Teknologi Feimu menawarkan kepada anda Allen Bradley 1762-IF4 ini. Ia tidak bertanggungjawab untuk memantau status hidup-mati suis, tetapi direka khusus untuk membaca isyarat perubahan berterusan tersebut, seperti nilai yang dihantar oleh pemancar tekanan atau bacaan yang dipaparkan oleh tolok suhu. Jika peralatan anda perlu mengetahui tekanan atau suhu semasa, maka ia tidak boleh dilakukan tanpanya. Kami mempunyai stok yang mencukupi di sini dengan tepat untuk menghalang anda daripada perlu mencari di seluruh dunia untuk modul kecil ini apabila mengembangkan fungsi peralatan anda.

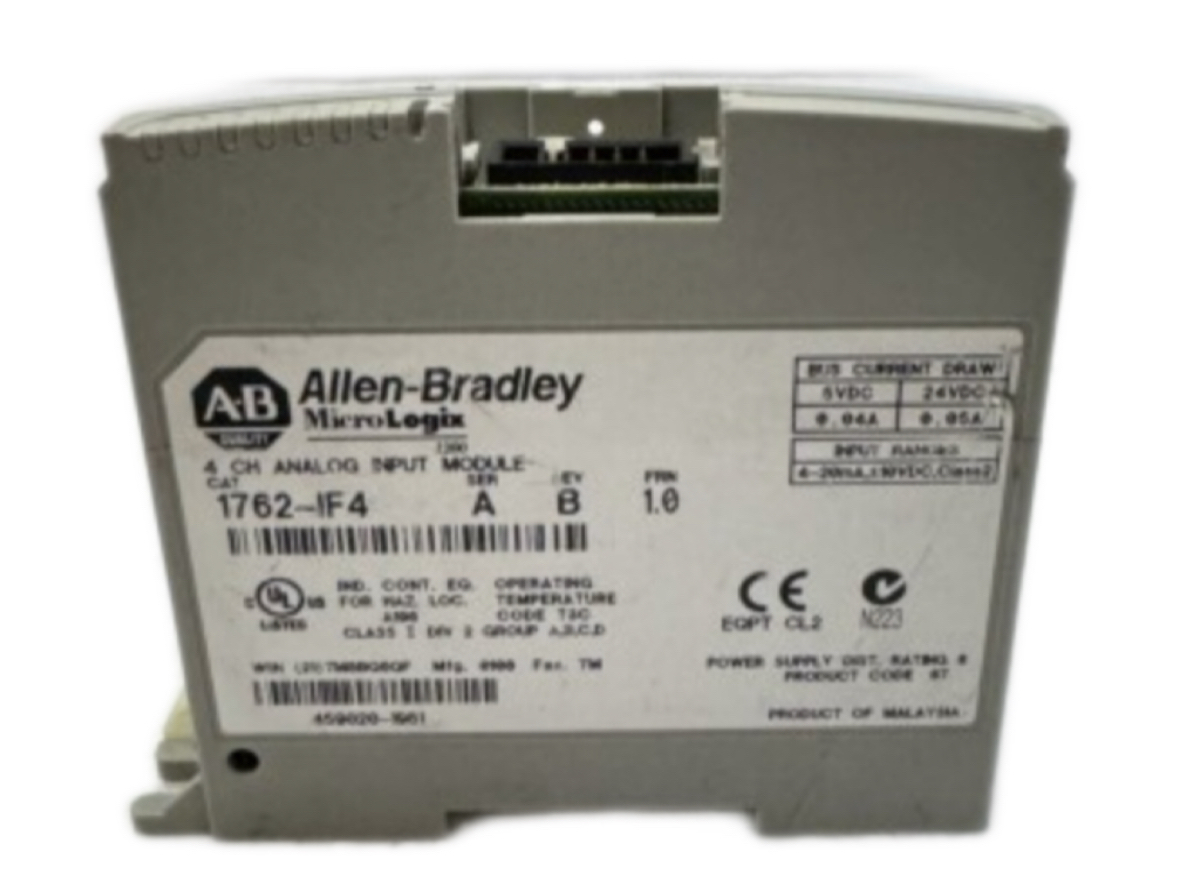

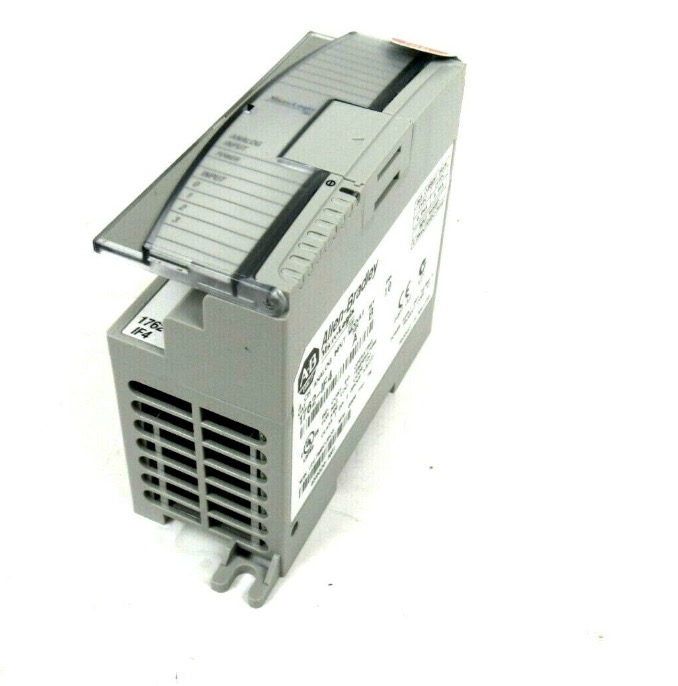

Allen-Bradley 1762-IF4 ialah modul input analog pembezaan 4 saluran padat yang direka khusus untuk pengawal logik boleh aturcara siri MicroLogix 1100, 1200 dan 1400. Ia membolehkan penukaran isyarat analog daripada penderia medan dan pemancar kepada isyarat digital, menawarkan resolusi 16-bit dan ketepatan yang tinggi. Ia boleh dikonfigurasikan secara bebas sebagai mod input semasa atau voltan melalui suis DIP dan menyokong pendawaian fleksibel untuk pemancar 2-wayar, 3-wayar atau 4-wayar. Ia dipasang menggunakan kaedah pemasangan rel atau panel DIN, berkomunikasi dengan pengawal melalui kabel reben rata khusus, mudah disepadukan dan dikembangkan, dan mempunyai saiz yang padat, digunakan secara meluas dalam aplikasi industri seperti kawalan proses, pemerolehan data, dan pemantauan keadaan peralatan mekanikal.
Allen Bradley 1762-IF4 ini boleh menerima 4 isyarat analog secara serentak, sama ada isyarat voltan atau isyarat semasa. Ia boleh mengendalikan kesemuanya, dan melalui perisian, anda boleh menetapkan sama ada setiap kumpulan berada dalam mod voltan atau mod semasa, yang jauh lebih fleksibel. Kelajuan penukarannya agak pantas, dan ketepatannya mencukupi. Ia boleh memenuhi sepenuhnya keperluan pengukuran industri am. Perkara yang paling penting ialah ia dilengkapi dengan fungsi penapisan. Di kilang yang persekitaran elektriknya bising, ia boleh membantu anda menapis gelombang gangguan yang huru-hara itu, memastikan nilai tekanan atau suhu yang anda baca stabil dan tidak turun naik.
Apabila menghantar modul kecil elektronik ketepatan ini, isu yang paling membimbangkan ialah tiang sambungan mungkin bengkok atau pin emas mungkin rosak oleh elektrik statik. Teknologi Feimu mempunyai pengalaman unik dalam aspek ini. Mula-mula kami akan meletakkan beg anti-statik tebal di atas modul ini, kemudian membalutnya dengan balut gelembung, dan akhirnya memasukkannya ke dalam kotak kadbod tebal. Di dalam kotak, kami akan mengisinya dengan padding untuk memastikan ia tidak bergegar. Tidak kira sama ada anda menghantarnya ke Amerika atau Eropah, selepas perjalanan yang sukar ini, pembungkusan kami boleh menjamin bahawa ia kekal utuh. Apabila anda membukanya, terminal sambungan masih lurus dan boleh dipasang dengan segera pada mesin.
Allen Bradley 1762-IF4 ialah modul input analog 4 saluran untuk siri MicroLogix 1100, 1200 dan 1400. Ia menukar isyarat analog daripada penderia medan dan pemancar kepada nilai digital untuk PLC.
| Parameter | Spesifikasi |
|---|---|
| Model Produk | Allen Bradley 1762-IF4 |
| Siri Produk | Modul Pengembangan MicroLogix |
| Bilangan Input | 4 saluran (perbezaan) |
| Jenis Input | Voltan (0-10V, ±10V) / Arus (0-20mA, 4-20mA) |
| Resolusi | Tanda tambah 15-bit |
| Ketepatan | ±0.1% daripada julat penuh pada 25°C |
| Impedans Input | > 10 MΩ (mod voltan) / 250 Ω (mod semasa) |
| Jenis Penukaran | Pengiraan berturut-turut |
| Masa Kemas Kini | lebih kurang 50ms setiap saluran |
| Pengasingan | Tidak terpencil (1762-IF4I menyediakan pengasingan) |
| Cabutan Semasa Pesawat Belakang | 40mA pada 5V DC |
| Pelesapan Kuasa | 1.5W maksimum |
| Jenis Pemasangan | Rel DIN atau pelekap panel |
| Dimensi (W x H x D) | 45mm x 100mm x 87mm |
| Suhu Operasi | 0°C hingga 55°C |
| Suhu Penyimpanan | -40°C hingga 85°C |
| Kelembapan Relatif | 5% hingga 95% (tidak pemeluwapan) |
| Pensijilan | cULus, CE |
1762-IF4 menyokong kedua-dua input voltan dan arus. Setiap saluran boleh dikonfigurasikan secara bebas melalui suis DIP pada modul.
| Mod Input | Tetapan Suis DIP | Julat Input | Aplikasi Biasa |
|---|---|---|---|
| Voltan | HIDUPKAN | 0-10V atau ±10V | Pemancar tekanan, penderia kedudukan |
| semasa | MATI | 0-20mA atau 4-20mA | Pemancar suhu, meter aliran |
Cara mengkonfigurasi:
Pendawaian pemancar:
1762-IF4 mempunyai dua varian. Satu tidak terpencil (1762-IF4). Yang lain diasingkan (1762-IF4I). Perbandingan ini membantu anda memilih model yang betul untuk aplikasi anda.
| Ciri | 1762-IF4 (Tidak terpencil) | 1762-IF4I (Terpencil) |
|---|---|---|
| Pengasingan saluran | Tiada pengasingan antara saluran | Pengasingan antara saluran dan asas logik |
| Voltan mod biasa | Terhad kepada ±10V | Sehingga ±400V |
| Kekebalan bunyi | Baik untuk aplikasi standard | Lebih baik untuk persekitaran hingar tinggi |
| Isu gelung tanah | Masalah yang berpotensi dengan pelbagai alasan | Pengasingan menghilangkan gelung tanah |
| harga | Kos yang lebih rendah | Kos yang lebih tinggi |
| Terbaik untuk | Persekitaran perindustrian standard | Persekitaran yang bising, penderia jauh, potensi tanah yang berbeza |
Bila hendak menggunakan setiap satu:
1762-IF4 mengembalikan kiraan digital mentah kepada PLC. Kiraan ini mesti diskalakan kepada unit kejuruteraan (seperti PSI, °C atau mA) dalam program PLC.
Julat kiraan mentah:
Contoh penskalaan (4-20mA ke PSI):
1762-IF4 mempunyai penunjuk LED pada panel hadapan. Ini memberikan maklumat status segera tanpa terminal pengaturcaraan.
| LED | Status | Maknanya | Tindakan |
|---|---|---|---|
| PWR | hijau | Modul dikuasakan dan beroperasi seperti biasa. | Tiada tindakan diperlukan. |
| PWR | Mati | Tiada kuasa untuk modul. | Semak kuasa MicroLogix. Periksa sambungan kabel pengembangan. |
| CH0 - CH3 | hijau | Saluran dikonfigurasikan dan bacaan normal. | Tiada tindakan diperlukan. |
| CH0 - CH3 | Mati | Saluran tidak dikonfigurasikan atau tidak digunakan. | Konfigurasikan saluran dalam RSLogix 500. |
| CH0 - CH3 | Berkelip | Isyarat input di luar julat. | Periksa pendawaian sensor. Semak julat sensor. |
Modul Allen Bradley 1762-IF4 biasanya dipalsukan. Gunakan semakan ini untuk mengesahkan kesahihan.
Jika modul menunjukkan bacaan yang salah atau LED berkelakuan tidak normal, syak pemalsuan. Hubungi Feimu Technology dengan foto untuk pengesahan.
Modul ini adalah jenis tidak terpencil, dengan kos yang lebih rendah dan sesuai untuk persekitaran gangguan bukan voltan tinggi yang besar. Walaupun 1762-IF4I menyediakan pengasingan elektrik antara saluran dan antara saluran dan pembumian logik, menawarkan keupayaan anti-gangguan yang lebih kukuh, ia sesuai untuk situasi dengan pembumian isyarat kompleks atau voltan mod biasa yang tinggi, dan biasanya mempunyai harga yang lebih tinggi.
Ia masih merupakan konfigurasi standard dan tiada pengganti yang dihentikan secara langsung. Anda hanya boleh membeli bahagian asal atau yang telah dibuka.
Pembungkusan biasanya tidak termasuk kabel sambungan untuk menyambung ke PLC. Anda perlu membeli kabel secara berasingan berdasarkan bilangan slot pengembangan.
Ia biasanya mematuhi piawaian seperti cULus (pensijilan Amerika Utara), CE (keakuran Eropah).
