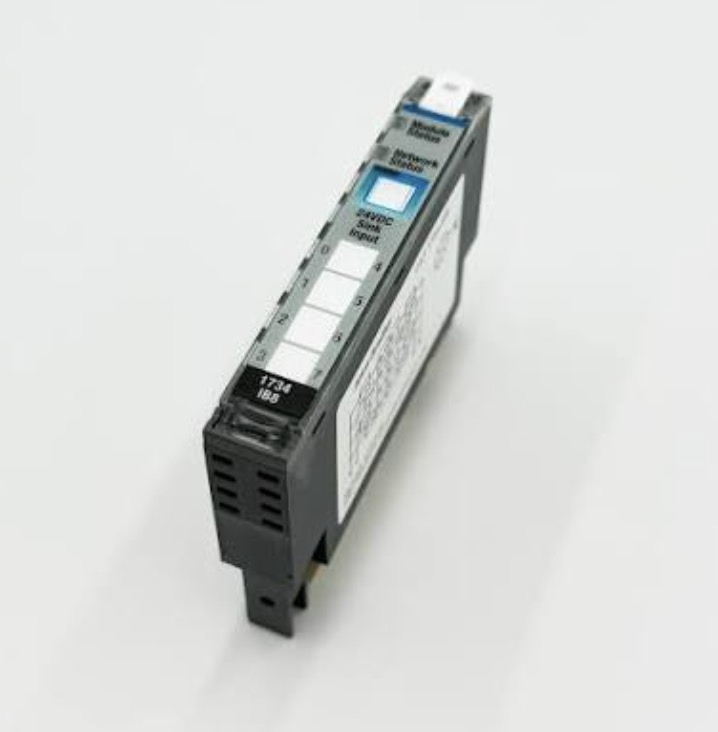

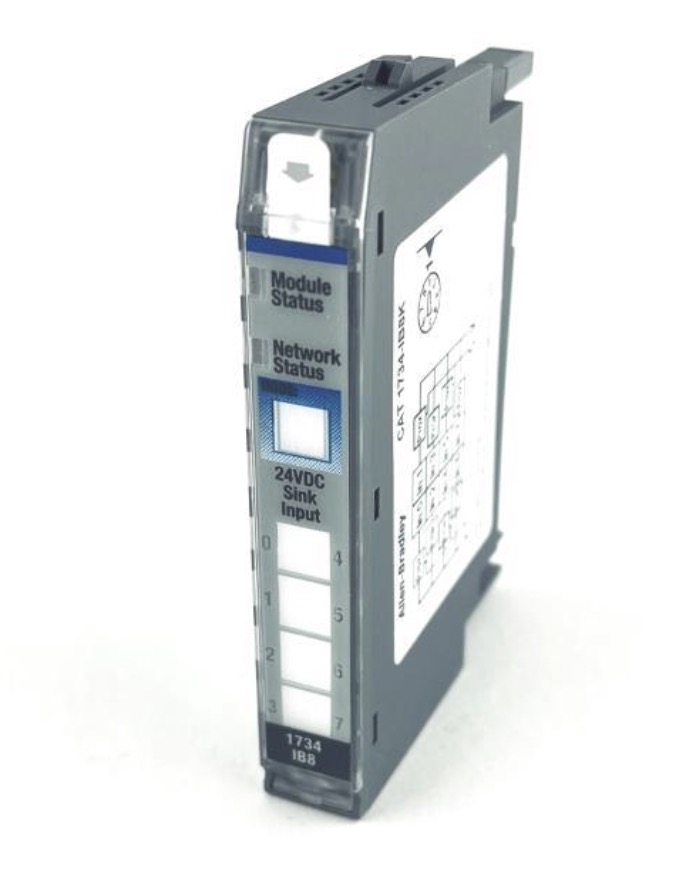

Allen Bradley 1734-IB8K

Kabinet kawalan berpusat tradisional melibatkan larian kabel yang panjang dan penggunaan bahan yang tinggi, menjadikannya sukar untuk memuatkan sejumlah besar modul pemerolehan isyarat ke dalam kandang padat. Modul input standard selalunya tidak mempunyai prestasi anti-jitter yang teguh, yang membawa kepada pencetus isyarat palsu dan ralat logik. Memanfaatkan seni bina teragih POINT I/O, Allen Bradley 1734-IB8K boleh dipasang berdekatan dengan peralatan untuk meminimumkan panjang pendawaian. Reka bentuk 8 saluran berketumpatan tingginya menjimatkan ruang pemasangan, manakala kelewatan nyahpantulan 0.5ms menapis bunyi sementara, memastikan integriti isyarat semasa penghantaran ke PLC dan menghalang anomali logik sistem yang disebabkan oleh kehilangan isyarat.

Dengan hampir dua dekad pengalaman dalam eksport alat ganti kawalan industri, Feimu Technology pakar dalam mendapatkan modul tulen dan tidak diperbaharui. Kami menggunakan prosedur ujian masuk dan keluar yang standard dan mekanisme tindak balas sokongan teknikal 12 jam, menawarkan penyelesaian sehenti untuk cabaran daripada pemilihan model dan pentauliahan kepada stok inventori dan pengesahan keaslian.

Spesifikasi Teras Elektrik dan Ciri Perkakasan

1. Input Tenggelam Serasi dengan Peranti Medan PNP

1734-IB8K ialah modul input tenggelam; litar input bersambung ke terminal negatif DC. Ia memerlukan penderia PNP atau suis butang tekan di medan, di mana peranti luaran membekalkan isyarat voltan positif ke terminal input modul. Ia serasi dengan penderia industri 24V DC arus perdana. Ia tidak serasi dengan peranti NPN; kami boleh membantu dalam mengesahkan jenis peralatan semasa fasa pemilihan untuk mengelakkan pembelian yang salah.

2. Kelewatan Debounce 0.5ms untuk Menapis Denyutan Gangguan

Modul ini mempunyai kelewatan nyahlantun minimum 0.5ms; denyutan hingar serta-merta yang berlangsung kurang daripada 0.5ms ditindas secara automatik. Isyarat palsu sementara yang disebabkan oleh getaran bengkel atau gangguan kabel tidak diiktiraf oleh PLC, sekali gus mengurangkan kebarangkalian kerosakan program pada peringkat perkakasan tanpa memerlukan kod penapisan tambahan yang akan menggunakan sumber pengawal.

3. Tiada Fungsi Pengiraan Perkakasan Terbina dalam

Modul itu sendiri tidak termasuk kaunter perkakasan dan didedikasikan semata-mata untuk pemerolehan isyarat digital. Jika pengiraan nadi berkelajuan tinggi atau pengukuran frekuensi diperlukan, pengiraan yang sepadan mesti diprogramkan dalam pengawal ControlLogix atau CompactLogix; untuk keperluan pengiraan frekuensi tinggi, kami boleh mengesyorkan modul pengiraan khusus.

4. Pemasangan Pantas melalui Klip Rel DIN

Ia menggunakan kaedah pemasangan rel DIN standard industri dan mempunyai RTB (Blok Terminal Boleh Tanggal) boleh tanggal untuk pendawaian. Unit ini padat dan ringan, menempati ruang rak yang minimum, menjadikannya ideal untuk kabinet elektrik yang dilekapkan di dinding atau stesen jauh yang dipasang pada sisi peralatan.

5. Parameter Penggunaan Kuasa Satah Belakang Standard

Apabila dikuasakan oleh satah belakang POINTBus (5V DC), modul menggunakan 75mA arus operasi. Nilai ini boleh digunakan secara langsung apabila merancang kapasiti kuasa untuk keseluruhan stesen jauh, membantu mengelakkan beban kuasa belakang pesawat atau gangguan komunikasi yang disebabkan oleh menyusun berbilang modul.

Parameter Produk

Keserasian Sistem dan Seni Bina Rangkaian Teragih

1. Keserasian Penuh dengan Aksesori POINT I/O

Allen Bradley 1734-IB8K ialah sebahagian daripada barisan produk POINT I/O yang komprehensif dan boleh dipasangkan dengan penyesuai seperti 1734-APB (DeviceNet) atau 1734-EPN (EtherNet/IP) untuk membentuk stesen jauh, menggunakan bas pesawat belakang untuk pertukaran data antara modul.

2. Keserasian Lancar dengan Pengawal Logix Arus Perdana

Setelah rangkaian dikonfigurasikan, ia berantara muka dengan lancar dengan rangkaian penuh ControlLogix dan CompactLogix PLC. Konfigurasi perisian mengiktiraf modul tanpa memerlukan pemalam tambahan, membenarkan penggunaan segera dalam kedua-dua projek baharu dan pengembangan kapasiti atau peningkatan untuk peralatan sedia ada.

3. Skim Penggunaan I/O Jauh Standard

Sistem pautan teragih terdiri daripada empat lapisan: kabinet PLC kawalan pusat → Pengkabelan industri EtherNet/IP → Pencawang jauh POINT I/O terletak berhampiran peralatan → modul 1734-IB8K untuk pemerolehan isyarat suis medan. Meletakkan titik I/O berhampiran dengan peralatan pengeluaran dengan ketara mengurangkan larian kabel jarak jauh, sekali gus mengurangkan kos buruh dan bahan yang berkaitan dengan pendawaian.

4. Reka Bentuk Modular Memudahkan Pengaturan Semula Masa Depan

Tidak seperti rak I/O berskala besar monolitik, kegagalan modul tunggal memerlukan penggantian modul khusus itu sahaja daripada merungkai keseluruhan pencawang. Ini secara drastik mengurangkan masa henti untuk penyelenggaraan, memenuhi keperluan operasi barisan pengeluaran berterusan.

Garis Panduan Pendawaian Standard dan Pengelakan Ralat Biasa

1. Prosedur Pendawaian Langkah demi Langkah Standard

1.1. Sambungkan terminal positif 24V DC ke terminal biasa bekalan kuasa sensor;

1.2. Sambungkan wayar isyarat keluaran positif sensor ke saluran input yang sepadan (IN0 hingga IN7);

1.3. Sambungkan terminal biasa negatif sensor ke terminal biasa DC COM modul;

1.4. Hanya menyokong peranti pengesan DC 24V standard; Penderia voltan rendah 12V tidak boleh dikenali atau dibaca oleh modul.

2. Piawaian Spesifikasi Wayar yang Ketat

Keratan rentas wayar yang serasi berjulat dari 0.5mm² hingga 1.5mm² (bersamaan dengan 22AWG hingga 16AWG); panjang pelucutan seragam 8mm diperlukan—panjang yang tidak mencukupi membawa kepada sentuhan yang lemah, manakala panjang yang berlebihan berisiko litar pintas terminal bersebelahan.

3. Makluman Ralat Pendawaian Biasa

Isu yang paling kerap ialah kekutuban keluaran sensor terbalik, menghalang modul daripada mengecam isyarat input dan menyebabkan lampu penunjuk saluran kekal padam. Model peranti hendaklah disediakan semasa perolehan supaya juruteknik boleh mengesahkan jenis PNP/NPN terlebih dahulu; menyediakan gambar rajah rujukan semasa pendawaian di tapak membantu meminimumkan kerja semula semasa pentauliahan.

Tiga Mod Input dan Senario Aplikasi Praktikalnya

1. Pengesanan Anjakan Peralatan Pengangkut Bahan

Berbilang modul 1734-IB8K boleh dipasang dalam kabinet kawalan padat yang dipasang di sisi untuk memperoleh isyarat daripada suis kedekatan "bahan-di-tempat". Susun atur 8 saluran berketumpatan tinggi menghapuskan keperluan untuk pengembangan kabinet sambil memberikan maklum balas masa nyata tentang status pengangkutan bahan, memastikan logik pengisihan yang stabil pada barisan pengeluaran.

2. Peralatan pembungkusan berskala kecil: Pengiraan dan pemerolehan data sensor

Dipasangkan dengan sensor pengiraan PNP di tapak untuk menapis denyutan bunyi sementara yang disebabkan oleh getaran mekanikal, memastikan rakaman kiraan produk yang tepat. Kelewatan nyahlantun 0.5ms menghalang pengiraan dua kali, dengan itu mengurangkan kadar produk berpakej yang rosak.

3. Konsol operator: Pengumpulan isyarat terpusat untuk butang kawalan

Butang mula/henti, set semula dan henti kecemasan daripada konsol kawalan utama disambungkan terus ke modul. Pencawang teragih diletakkan secara tempatan, menghapuskan keperluan untuk mengarahkan berpuluh-puluh kabel panjang kembali ke kabinet kawalan pusat; ini memastikan pendawaian kabinet dalaman yang kemas dan memudahkan pemeriksaan masa hadapan.

Diagnosis kerosakan pantas melalui penunjuk LED panel

I. Penunjuk status modul keseluruhan

1. Hijau pepejal: Kuasa satah belakang adalah normal, komunikasi modul diiktiraf tanpa masalah; tiada tindakan diperlukan.

2. Mati sepenuhnya: Kuasa satah belakang pencawang terputus atau penyambung bas mempunyai sentuhan yang lemah; periksa bekalan kuasa dan pin satah belakang.

3. Merah pepejal: Kerosakan perkakasan atau parameter konfigurasi perisian tidak sepadan; jika ralat berterusan selepas memuat turun semula konfigurasi, gantikan unit.

II. Penunjuk status saluran tunggal

1. Hijau pepejal: Terminal input menerima isyarat DC >10V; suis/sensor berada dalam keadaan "ON".

2. Kekal padam: Voltan masukan ialah <3V DC (tiada isyarat yang sah); periksa sambungan sensor dan pendawaian.

Langkah konfigurasi standard dalam perisian Studio 5000

1. Pengimbasan dan pengenalan modul automatik

Klik kanan penyesuai rangkaian POINT I/O yang sepadan dalam pokok perkakasan perisian dan pilih "Discover Modules"; program secara automatik mengenal pasti 1734-IB8K yang disambungkan dan menambahkannya dengan satu klik.

2. Penambahan modul secara manual

Dalam katalog perkakasan, navigasi melalui 1734 POINT I/O → Input Digital; pilih model 1734-IB8K dan pasangkannya secara manual pada penyesuai yang sepadan, kemudian masukkan alamat pencawang dan parameter slot satah belakang sebelum menyimpan.

3. Sokongan teknikal dan Soal Jawab

Jika isu seperti kegagalan imbasan, kehilangan data saluran atau ralat timbul semasa konfigurasi, hanya hantar tangkapan skrin perisian dan senarai perkakasan pencawang; kakitangan teknikal kami akan memberikan penyelesaian dalam masa 12 jam.

Kaedah untuk Mengesahkan Produk OEM Tulen

1. Pengesahan Perumahan dan Label

Perumah modul tulen menampilkan kemasan standard POINT I/O putih kelabu, dengan warna seragam dan tiada perubahan warna atau kilauan berkilat yang murah seperti plastik berkualiti rendah. Label model menggunakan percetakan kekal suhu tinggi; teks "1734-IB8K" adalah jelas dan lengkap, manakala label palsu selalunya mempunyai teks kabur dan tepi yang mengelupas atau terangkat dengan mudah.

2. Blok Terminal dan Pemeriksaan Penyambung Backplane

RTB yang disertakan (Blok Terminal Boleh Ditanggalkan) diperbuat daripada plastik kelabu tegar tulen dan bersambung dengan lancar tanpa melekat. Bas backplane menampilkan pin lurus bersalut emas yang tebal dan tersusun rapi—tanpa selekoh atau bintik pengoksidaan—manakala tiruan sering menggunakan pin bersalut timah, yang terdedah kepada sentuhan yang lemah semasa operasi jangka panjang.

3. Pemeriksaan Salutan Konformal PCB

Papan litar tulen disalut sepenuhnya dengan salutan konformal pelindung (kalis lembapan dan habuk), yang melambatkan penuaan litar dalam persekitaran lembap atau berdebu. Kebanyakan modul tiruan meninggalkan salutan ini, membawa kepada kebocoran litar atau isyarat hanyut selepas hanya pendedahan jangka pendek kepada kelembapan.

4. Pengenalan Berasaskan Berat

Terdapat perbezaan berat yang ketara antara unit tulen dan tiruan model yang sama. Jika anda menghadapi bacaan saluran yang tidak menentu atau gelagat lampu penunjuk yang tidak normal selepas pemasangan, sila ambil gambar pin hadapan, belakang dan satah belakang unit dan hantarkannya kepada kami untuk pengesahan ketulenan.

Proses Ujian Pra-Penghantaran Terpiawai

Setiap unit Allen Bradley 1734-IB8K menjalani pemeriksaan manual yang komprehensif sebelum meninggalkan gudang; modul yang belum diuji tidak pernah dihantar terus. Langkah-langkah pemeriksaan penuh adalah seperti berikut:

1. Pemeriksaan Visual Permulaan

Sahkan warna perumahan dan kejelasan label; periksa pin bas pesawat belakang untuk kerosakan lentur atau hentaman; pastikan blok terminal bebas daripada retak dan mekanisme penguncian adalah utuh.

2. Ujian Komunikasi Satah Belakang

Sambungkan modul ke stesen ujian POINT I/O standard dan kuasakannya dengan penyesuai yang sesuai; mengesahkan bahawa perisian pengaturcaraan mengenal pasti perkakasan dengan betul dan tiada ralat komunikasi.

3. Ujian Isyarat Penuh untuk Semua Lapan Saluran

Gunakan sumber isyarat 24V DC standard untuk mencetuskan saluran IN0 melalui IN7 secara berurutan; mengesahkan bahawa pemerolehan isyarat (status hidup/mati) adalah normal untuk setiap saluran dan tiada kegagalan satu titik.

4. Nyahlantun dan Kelewatan Pengesahan Parameter

Ujian instrumen kependaman respons input mengesahkan bahawa nilai nyahpantul perkakasan kekal stabil dalam julat standard 0.5ms, tanpa hanyut parameter.

5. Pemeriksaan Lampu Penunjuk Saluran

Setiap isyarat input dicetuskan secara individu untuk mengesahkan bahawa logik LED untuk setiap saluran sepadan dengan piawaian OEM, memastikan tiada lampu penunjuk yang rosak atau tidak berfungsi.

6. Pembungkusan dan Pengedap Perlindungan

Setelah selesai ujian, unit diletakkan di dalam beg anti-statik yang ditebal dan dibuat khas dan kemudian ke dalam karton lima lapisan dengan pelapik busa pelindung; label yang menunjukkan nombor siri modul dan tarikh ujian dilekatkan.

Mengapa Memilih Teknologi Feimu?

1. Ditubuhkan, Sumber Boleh Dipercayai untuk Alat Ganti Kawalan Perindustrian Tulen

Ditubuhkan di Jiangmen, Guangdong pada 2005, syarikat itu secara konsisten membekalkan komponen kawalan industri tulen daripada Rockwell, Siemens, GE dan Schneider kepada pelanggan di lebih tiga puluh negara. Kami berurusan secara eksklusif dalam produk OEM tulen—tidak pernah menjual modul yang diperbaharui, diubah suai atau palsu—dan mengekalkan kebolehkesanan penuh rantaian bekalan kami.

2. Stok Khusus Siri POINT I/O

Dengan lebih sedekad pengkhususan dalam barisan produk POINT I/O, kami mengekalkan inventori yang mencukupi bagi modul input/output digital biasa dan pemerolehan analog. Bagi kilang yang menghadapi masa henti peralatan yang tidak dijangka yang memerlukan penggantian segera, kami boleh mengesahkan stok dan mengatur penghantaran pada hari yang sama, meminimumkan pemberhentian barisan pengeluaran.

3. Sokongan Teknikal Komprehensif

Pasukan kami mempunyai pengalaman yang luas dengan projek sistem yang diedarkan POINT I/O, membantu pelanggan dengan pemilihan model, rujukan gambar rajah pendawaian, pelarasan konfigurasi Studio 5000 dan diagnosis kerosakan. Kami memberikan respons kepada pertanyaan teknikal dalam masa 12 jam dan balasan penuh kepada petikan komersial dalam masa 24 jam.

4. Bekalan Sehenti Aksesori Serasi

Apabila membeli 1734-IB8K, anda boleh memperoleh pangkalan terminal RTB yang sepadan, penyesuai rangkaian EtherNet/IP atau DeviceNet dan aksesori rel DIN secara serentak. Tidak perlu mendapatkan sumber daripada berbilang vendor; kami menyediakan pakej perkakasan lengkap untuk stesen jauh dalam satu pesanan.

Soalan Lazim

S1: Apakah yang dimaksudkan dengan akhiran "K" dalam nombor model, dan adakah ia boleh ditukar ganti dengan 1734-IB8?

J: Akhiran "K" menunjukkan bahawa modul telah lulus pensijilan pematuhan untuk wilayah tertentu. Parameter elektrik terasnya, prestasi saluran dan konfigurasi perisian adalah sama dengan versi standard; mereka boleh ditukar ganti secara langsung di lapangan tanpa memerlukan pengubahsuaian program.

S2: BolehkahAllen Bradley 1734-IB8K digunakan untuk menyediakan stesen I/O teragih jauh?

J: Ya, ia disokong sepenuhnya. Dengan menyambungkan PLC kawalan pusat ke stesen POINT I/O medan melalui kabel industri EtherNet/IP, 1734-IB8K boleh dipasang berhampiran peralatan untuk mengumpul isyarat diskret secara tempatan, mengurangkan kos pendawaian dengan ketara.

S3: Apakah penggunaan kuasa modul pada satah belakang?

J: Apabila dikuasakan oleh satah belakang POINTBus (5V DC), modul mempunyai arus operasi 75mA; angka ini boleh digunakan secara langsung apabila mengira kapasiti kuasa untuk stesen berbilang modul.

S4: Adakah keseluruhan modul perlu diganti jika satu saluran gagal?

J: Kegagalan saluran tunggal boleh menjejaskan prestasi pengasingan isyarat kumpulan dan mewujudkan risiko seperti litar pintas atau crosstalk isyarat. Operasi berterusan dengan saluran yang rosak tidak disyorkan; menggantikan unit dengan modul baharu memastikan kestabilan jangka panjang keseluruhan sistem.
