Allen Bradley 1756-IF16

Pemerolehan isyarat analog industri sering memberikan cabaran praktikal, seperti isyarat lemah yang terdedah kepada gangguan, turun naik bacaan yang disebabkan oleh perbezaan potensi tanah, kesukaran untuk menyesuaikan diri dengan keadaan operasi yang pelbagai dan gangguan seluruh sistem akibat kegagalan saluran tunggal. Modul analog standard—selalunya dihadkan oleh mod pengendalian tunggal, rintangan gangguan yang lemah dan kebolehsuaian terhad—selalunya gagal memenuhi keperluan kawalan pengeluaran ketepatan. Allen Bradley 1756-IF16 menangani titik kesakitan ini melalui ciri seperti pensuisan input berbilang mod, konfigurasi saluran bebas, dan perisai dan pengasingan berasaskan perkakasan, memberikan keseimbangan antara serba boleh dan prestasi khusus.

Memanfaatkan pengalaman yang luas dalam sektor alat ganti kawalan industri, Feimu Technology memfokuskan pada mendapatkan produk tulen dan bukannya mengeluarkan perkakasan. Melalui pemeriksaan masuk yang ketat, pengesahan keluar piawai dan sokongan teknikal langsung, kami membantu pelanggan mengelakkan isu perolehan biasa—seperti barangan tiruan atau substandard, cabaran keserasian dan kos penyelenggaraan yang tinggi—sambil menyokong pelbagai senario, termasuk penyepaduan sistem baharu, penggantian peralatan warisan dan pengembangan kapasiti sistem.

Parameter Produk

Seni Bina Perkakasan Dalaman dan Reka Bentuk Anti-Gangguan

1. Penukaran A/D Ketepatan Tinggi untuk Pemerolehan Isyarat Tahap Rendah

Allen Bradley 1756-IF16 menampilkan cip penukaran A/D berketepatan tinggi gred industri dengan algoritma pemerolehan yang dioptimumkan untuk isyarat analog lemah yang terdapat dalam persekitaran industri. Ia dengan tepat menangkap voltan amplitud rendah dan isyarat arus yang terdedah kepada pengecilan, menghapuskan herotan dan turun naik nilai yang sering dilihat dalam modul standard. Ini memastikan ketepatan pemerolehan asas, menjadikannya sesuai untuk pelbagai aplikasi penderiaan dan pemantauan ketepatan.

2. Perisai dan pengasingan yang komprehensif untuk menghapuskan gangguan elektromagnet

Modul ini menggunakan struktur perisai dan pengasingan yang ketat yang memisahkan secara fizikal saluran pemerolehan isyarat medan daripada litar kawalan logik PLC. Pengasingan peringkat perkakasan ini menyekat gangguan elektromagnet daripada pemacu frekuensi berubah (VFD), motor berkuasa tinggi dan hingar talian, dengan berkesan menyelesaikan isu biasa seperti hanyutan isyarat analog dan ketidaktepatan data dalam persekitaran operasi yang kompleks.

3. Satah belakang bersalut emas tebal untuk komunikasi yang stabil

Penyambung bas belakang mempunyai proses penyaduran emas yang menebal, menawarkan kekonduksian yang sangat baik, rintangan pengoksidaan dan ketahanan terhadap kitaran mengawan berulang. Direka bentuk untuk keserasian jangka panjang dengan rak ControlLogix, ia mengekalkan komunikasi bas yang stabil, menghalang isu hubungan atau gangguan komunikasi yang disebabkan oleh pemasukan/pembuangan berulang atau operasi yang berpanjangan dalam rak yang sudah tua.

4. Mod pendawaian berbilang serasi dengan pelbagai sensor

Menyokong mod pendawaian hujung tunggal, pembezaan dan berkelajuan tinggi, modul tunggal memuatkan penderia standard, peralatan penderiaan jarak jauh dan peranti isyarat dinamik berkelajuan tinggi. Ia menyesuaikan diri dengan keadaan medan yang pelbagai tanpa perubahan perkakasan, dengan ketara mengurangkan pelbagai modul ganti yang diperlukan dan mengurangkan tekanan inventori dengan berkesan.

Senario aplikasi terperinci untuk tiga mod input

1. Mod input satu hujung (16 saluran)

Sesuai untuk aplikasi standard di mana sensor dan modul berkongsi asas yang sama. Ia membolehkan penggunaan semua 16 saluran pemerolehan untuk penggunaan saluran maksimum. Digunakan terutamanya untuk kawalan proses am dan pemerolehan isyarat analog standard (cth., penderia suhu), ini ialah mod pendawaian standard untuk projek rutin.

2. Mod input berbeza (8 saluran)

Direka untuk aplikasi yang melibatkan perbezaan potensi tanah, jarak pendawaian yang panjang atau persekitaran elektromagnet yang kompleks. Ia berkesan menghapuskan gangguan gelung tanah dan menyelesaikan turun naik bacaan yang disebabkan oleh penghantaran kabel panjang, menjadikannya sesuai untuk penderiaan jarak jauh luar dan pemantauan peralatan dalam persekitaran bengkel hingar tinggi.

3. Mod input berkelajuan tinggi (4 saluran)

Difokuskan pada kadar kemas kini isyarat ultra tinggi, mod ini direka khusus untuk isyarat dinamik yang berubah dengan pantas. Ia memenuhi keperluan masa nyata yang ketat bagi aplikasi seperti kawalan gerakan dan pemantauan parameter proses berkelajuan tinggi, memastikan penyegerakan isyarat dan kependaman sifar data semasa operasi berkelajuan tinggi.

Konfigurasi Perisian dan Kelebihan Operasi

1. Keserasian dengan Perisian Konfigurasi Arus Perdana

Modul ini menyokong konfigurasi melalui dua pakej perisian rasmi arus perdana—RSLogix 5000 dan Studio 5000 Logix Designer. Ia serasi dengan sebahagian besar seni bina sistem ControlLogix tanpa memerlukan pemalam penyesuai tambahan, memastikan penyepaduan yang lancar dan penjajaran dengan pengaturcaraan standard jurutera dan aliran kerja penyahpepijatan.

2. Bebas, Konfigurasi Saluran Berbutir

Setiap saluran membenarkan konfigurasi bebas bagi jenis isyarat, julat pengukuran, kekerapan penapis, ambang penggera dan parameter penentukuran skala kejuruteraan. Ini membolehkan penyesuaian yang disesuaikan kepada pelbagai penderia dan parameter isyarat tanpa memerlukan tetapan seragam untuk keseluruhan unit, menjadikannya sesuai untuk projek kompleks yang melibatkan jenis sensor bercampur.

3. Kadar Persampelan Boleh Disesuaikan untuk Keadaan Operasi Tertentu

Kadar kemas kini isyarat boleh dilaraskan atas permintaan, menampilkan tetapan Pensampelan Masa Nyata (RTS) terbina dalam. Jurutera boleh menala parameter secara fleksibel berdasarkan kitaran operasi peralatan lapangan dan keperluan ketepatan proses, mengimbangi ketepatan pemerolehan data dengan kecekapan sistem untuk disesuaikan dengan pelbagai senario kawalan, daripada aplikasi berkelajuan tinggi kepada kelajuan rendah.

Kes Aplikasi Perindustrian Dunia Sebenar

Dalam sistem automasi rawatan air sisa, Allen-Bradley 1756-IF16 menangkap isyarat analog masa nyata daripada penderia pH medan dan menghantar data ditukar ketepatan tinggi kepada ControlLogix PLC. Berdasarkan parameter proses pratetap, PLC melakukan pengiraan untuk mengawal secara automatik mula/berhenti dan kekerapan operasi pam dos, dengan tepat mengawal tahap pH air sisa. Proses kawalan gelung tertutup automatik sepenuhnya ini menggantikan kaedah ujian dan pelarasan manual tradisional, dengan itu mengurangkan kos buruh dan penyelenggaraan sambil meningkatkan kestabilan dan penyeragaman proses rawatan air sisa dengan ketara.

Panduan Operasi dan Penyelenggaraan Lapangan Terpiawai

1. Protokol Penyelenggaraan Rutin

Modul harus ditempatkan di dalam kabinet kawalan elektrik yang tertutup dan kering dengan tumpuan pada perlindungan kelembapan, kerana kelembapan di kawasan terminal boleh menyebabkan hanyut isyarat analog dengan mudah. Periksa kekejangan terminal pendawaian secara kerap; isyarat analog sangat sensitif terhadap rintangan sentuhan, dan sambungan yang longgar secara langsung boleh membawa kepada anomali data dan herotan isyarat.

2. Teknik Penyelesaian Masalah Saluran

Jika saluran tunggal mempamerkan anomali data atau ralat "luar julat", tidak perlu menggantikan modul dengan segera. Sebaliknya, tukar pendawaian saluran dahulu dan sahkan parameter konfigurasi perisian. Kebanyakan kerosakan berpunca daripada isu penderia, ralat pendawaian atau ketidakpadanan parameter; mengetepikan masalah persisian sebelum mendiagnosis kegagalan perkakasan menghalang kos penggantian yang tidak perlu.

3. Keperluan Penyimpanan Jangka Panjang

Untuk penyahtauliahan jangka panjang, cabut bekalan kuasa dan bersihkan habuk dari permukaan modul. Letakkan modul dalam beg anti-statik, tertutup dan simpan dalam persekitaran yang kering dan terkawal suhu bebas daripada agen menghakis dan gangguan elektromagnet yang kuat. Ini berkesan menghalang pengoksidaan pin dan degradasi litar akibat kelembapan, memastikan kestabilan untuk penggunaan masa hadapan.

Pematuhan Pendawaian dan Langkah Konfigurasi Perisian

1. Spesifikasi Pemilihan Blok Terminal

Allen Bradley 1756-IF16 tidak termasuk blok terminal; aksesori RTB (Blok Terminal Boleh Alih) 36-pin mesti dipilih secara berasingan. Model serasi biasa termasuk: 1756-TBCH (terminal spring pengapit sangkar), yang membolehkan pendawaian pantas tanpa pemutar skru; dan 1756-TBS6H (terminal pengapit skru), sesuai untuk aplikasi pendawaian industri standard. Pemilihan hendaklah berdasarkan keperluan operasi dan penyelenggaraan di tapak khusus.

2. Prosedur Pendawaian Terpiawai

Gunakan kabel pasangan terpiuh terlindung untuk penghantaran isyarat analog, membumikan pelindung kabel pada satu hujung modul sahaja. Kekalkan pemisahan minimum 30 cm antara kabel isyarat analog dan talian kuasa untuk mengelakkan gangguan daripada litar kuasa. Gunakan tolok wayar antara 0.5–1.5 mm² (22–16 AWG) dengan panjang pelucutan standard 8–10 mm untuk memastikan sambungan selamat dan sentuhan yang boleh dipercayai.

3. Aliran Kerja Konfigurasi Standard Studio 5000

Langkah 1: Tambahkan modul 1756-IF16 pada pokok konfigurasi I/O perisian. Langkah 2: Pilih jenis isyarat (voltan/arus) dan julat ukuran untuk setiap saluran. Langkah 3: Konfigurasikan mod input (berakhir tunggal, pembezaan atau kelajuan tinggi) berdasarkan keperluan aplikasi. Langkah 4: Dayakan penapisan digital dan tetapkan ambang penggera tinggi/rendah mengikut keperluan. Langkah 5: Muat turun konfigurasi ke pengawal dan sahkan bahawa bacaan saluran adalah normal sebelum menggunakan sistem.

Penyelesaian Masalah Penunjuk Status LED

1. Status Penunjuk PWR (Kuasa).

Lampu hijau yang stabil menunjukkan bekalan kuasa modul biasa; tiada tindakan diperlukan. Jika penunjuk dimatikan, tiada kuasa; semak status kuasa sistem ControlLogix dan periksa sambungan backplane untuk kelonggaran atau kerosakan.

2. Penunjuk Status "OK".

Lampu hijau pepejal menunjukkan operasi normal tanpa kerosakan; lampu merah padu menandakan kegagalan perkakasan atau ralat konfigurasi—cuba kitar kuasa untuk menetapkan semula, tetapi jika kerosakan berterusan, modul mesti diganti. Lampu berkelip menunjukkan modul berada dalam mod "menunggu konfigurasi"; operasi biasa boleh dipulihkan dengan memuat turun program konfigurasi yang sesuai.

3. Penunjuk Status Saluran

Lampu hijau padu menunjukkan konfigurasi saluran yang betul dan pemerolehan isyarat yang tepat; lampu merah padu menunjukkan isyarat di luar julat atau anomali saluran, memerlukan semakan langkah demi langkah julat sensor, status pendawaian dan parameter konfigurasi perisian.

Kaedah Pengesahan Ketulenan

1. Butiran Luar dan Perumahan

Unit tulen menampilkan perumah "greige" (grei-beige) standard ControlLogix, dicirikan oleh warna seragam dan kemasan licin, berkualiti tinggi; pemalsuan selalunya mempamerkan percanggahan warna, kilauan permukaan yang tidak normal atau tekstur sarung yang kasar. Modul tulen mempunyai berat kira-kira 0.22 kg dengan pengagihan berat yang konsisten, manakala tiruan biasanya lebih ringan dan terasa tipis atau tidak dibina dengan baik.

2. Label dan Butiran Terminal

Label model tulen menampilkan cetakan kekal yang tajam dengan tepi licin dan rata yang tidak mengelupas; blok terminal menggunakan reka bentuk boleh pasang kelabu pengeluar asal, dengan skru yang berputar dengan lancar tanpa melekat atau menanggalkan. Tiruan sering menggunakan komponen plastik yang lebih rendah dan perkakasan logam yang kurang siap.

3. Butiran Pin Backplane

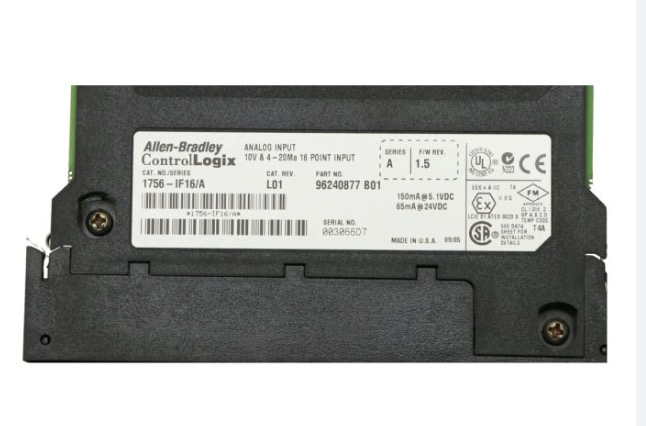

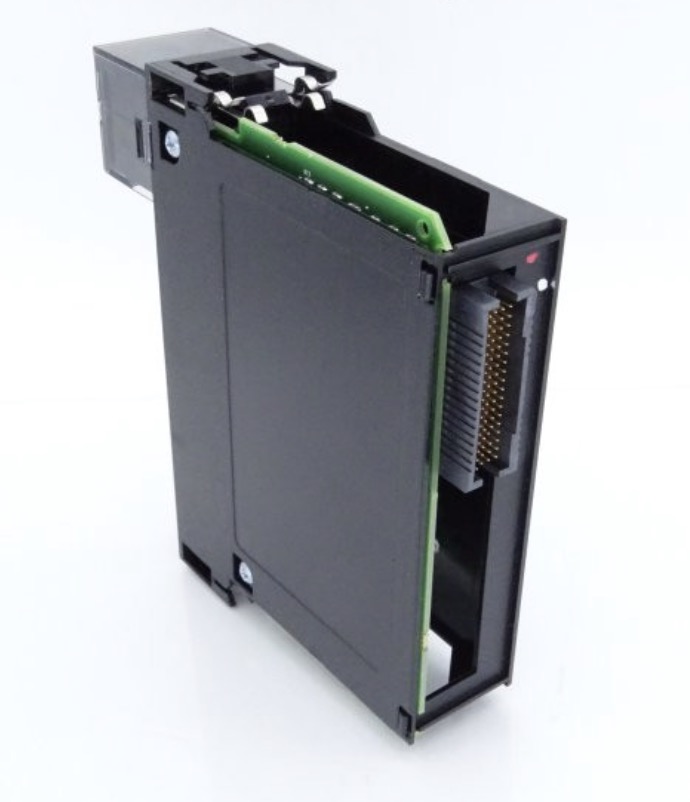

Pin satah belakang tulen menampilkan penyaduran emas tebal dan dijajar dengan kemas, lurus dan bebas daripada pengoksidaan atau bintik hitam; pemalsuan sering menggunakan pin bersalut timah yang terdedah kepada pengoksidaan dan ubah bentuk, yang membawa kepada sentuhan yang lemah dari semasa ke semasa.

Kelebihan Bekalan Teknologi Feimu

1. Bekalan Sahih Dijamin

Ditubuhkan di Jiangmen, Guangdong pada tahun 2005, syarikat kami mempunyai pengalaman bertahun-tahun dalam eksport alat ganti kawalan industri. Kami telah lama membekalkan komponen kawalan industri tulen daripada jenama seperti Rockwell, Siemens, GE dan Schneider kepada lebih 30 negara di seluruh dunia. Semua unit Allen-Bradley 1756-IF16 adalah produk kilang tulen—bebas daripada pengubahsuaian, pengubahsuaian atau pemalsuan—dan boleh dikesan sepenuhnya. 2. Ujian Pra-penghantaran Komprehensif

Setiap modul menjalani ujian voltan dan isyarat semasa sebenar sebelum penghantaran. Kami mengesahkan ketepatan pemerolehan data, kestabilan komunikasi dan fungsi penggera saluran demi saluran. Dengan mematuhi spesifikasi teknikal OEM dengan tegas, kami menghalang penghantaran modul dengan kecacatan terpendam, memastikan kestabilan serta-merta dan kebolehgunaan semasa pemasangan.

3. Penghantaran Cepat dari Stok

Kami mengekalkan inventori sepanjang tahun bagi modul analog siri ControlLogix. Untuk memenuhi keperluan penyelenggaraan kilang yang mendesak atau projek yang dipercepatkan, kami menawarkan pengesahan dan penghantaran pesanan pada hari yang sama, dengan itu meminimumkan masa henti peralatan dan mengelakkan kerugian yang berkaitan dengan kelewatan projek.

4. Sokongan Teknikal Pakar

Pasukan kami mempunyai pengalaman yang luas dengan sistem ControlLogix, meliputi segala-galanya daripada piawaian pendawaian dan konfigurasi perisian kepada penukaran mod dan penyelesaian masalah. Kami boleh menyelesaikan isu yang dihadapi semasa operasi dengan tepat—seperti bacaan tidak normal, pemilihan mod yang salah, ralat konfigurasi dan kerosakan pendawaian. Kami menjamin jawapan kepada pertanyaan teknikal dalam masa 12 jam dan penyelarasan komersial selesai dalam masa 24 jam.

Maklumat Hubungan

E-mel: sales@feimutech.com

WhatsApp: +86 13358323579

laman web: www.feimuplc.com

Masa maklum balas: Pertanyaan teknikal dalam masa 12 jam. Pertanyaan komersial dalam masa 24 jam.

Soalan Lazim

1. Adakah modul menyokong isyarat industri 4-20mA standard?

ya. Modul ini serasi secara asli dengan input semasa 0-20mA dan boleh dikonfigurasikan melalui perisian Studio 5000 untuk menyokong isyarat sensor 4-20mA industri standard, menjadikannya sesuai sepenuhnya untuk aplikasi pemerolehan data analog medan biasa.

2. Adakah ControlLogix 1756-IF16 menyokong pertukaran panas?

ya. Siri ini menyokong penyelenggaraan dalam talian, membolehkan penyingkiran dan penggantian modul tanpa mematikan sistem—sesuai untuk penyelenggaraan peralatan dalam persekitaran pengeluaran berterusan.

3. Adakah blok terminal disertakan dengan pembelian modul?

Tidak. Modul ControlLogix dan blok terminal dijual secara berasingan. Anda mesti memilih blok terminal 36-pin yang serasi (seperti 1756-TBCH atau 1756-TBS6H); kami boleh membekalkan set lengkap aksesori yang serasi.

4. Bolehkah saluran yang selebihnya berfungsi secara normal jika satu saluran gagal?

Operasi berterusan tidak disyorkan. Kegagalan satu saluran menjejaskan prestasi pengasingan keseluruhan modul, mewujudkan risiko litar pintas dalaman dan crosstalk isyarat. Ini boleh menjejaskan ketepatan pemerolehan saluran lain atau malah menyebabkan kegagalan sistem keseluruhan; oleh itu, modul harus diganti dengan segera untuk memastikan kestabilan sistem.
