Bagaimana Allen Bradley 2711P-T6C20D Boleh Meningkatkan Kawalan HMI Industri dan Keterlihatan Mesin

Ringkasan Artikel:Automasi industri bergantung pada antara muka mesin manusia yang boleh dipercayai yang membolehkan pengendali memantau peralatan, mengurus parameter proses, bertindak balas kepada penggera dan berkomunikasi dengan sistem kawalan dengan cekap. Sebagai terminal sentuh PanelView Plus 600 yang praktikal,Allen Bradley 2711P-T6C20Dmenggabungkan paparan warna, operasi skrin sentuh, Ethernet dan keupayaan komunikasi bersiri, dan input kuasa 24V DC dalam reka bentuk industri yang padat.Feimumembantu pengguna automasi menilai komponen HMI mengikut keserasian sistem, keperluan komunikasi, keadaan pemasangan dan keperluan penggantian. Panduan ini menerangkan spesifikasi teras produk, nilai aplikasi, pertimbangan pemilihan, faktor pemasangan dan amalan penyelenggaraan.

Jadual Kandungan

1. Apakah Allen Bradley 2711P-T6C20D?
2. Apakah Spesifikasi Utama?
3. Ciri-ciri Mana yang Penting dalam Aplikasi Perindustrian?
4. Di mana HMI Boleh Digunakan?
5. Bagaimana Anda Harus Menilai HMI Ini untuk Sistem Kawalan?
6. Apa yang Perlu Dipertimbangkan Semasa Pemasangan?
7. Bagaimanakah Pengendali Dapat Mengekalkan Kebolehpercayaan Jangka Panjang?
8. Soalan Lazim

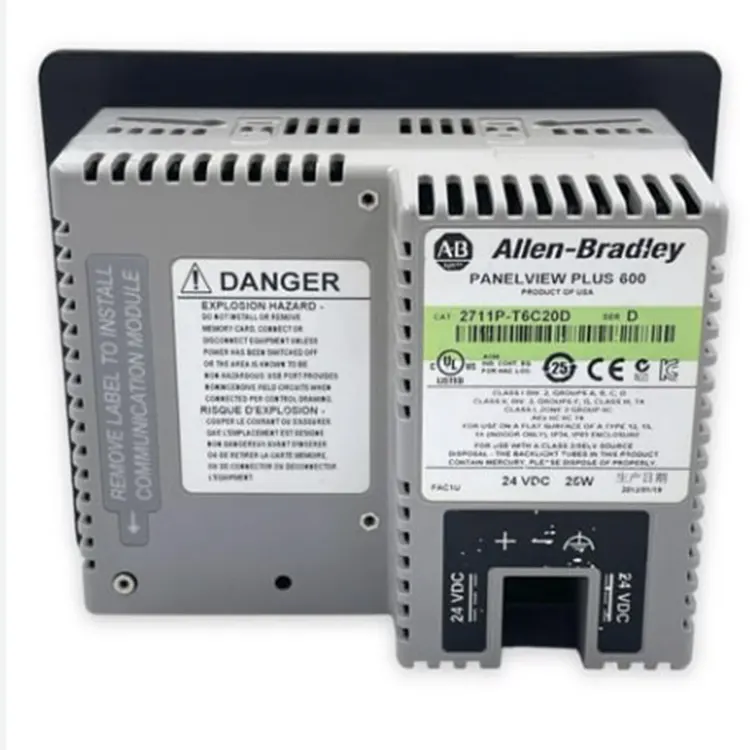

Apakah Allen Bradley 2711P-T6C20D?

TheAllen Bradley 2711P-T6C20Dtergolong dalam keluarga terminal operator industri PanelView Plus 600 dan direka bentuk untuk menyediakan antara muka antara pengendali dan jentera automatik. Daripada bergantung pada suis fizikal dan penunjuk berasingan untuk setiap keadaan mesin, HMI industri boleh menyatukan maklumat pengendalian, penggera, nilai proses dan fungsi kawalan ke dalam antara muka grafik.

Untuk peralatan pengeluaran, pendekatan ini boleh menjadikan operasi rutin lebih teratur. Operator boleh menggunakan skrin sentuh untuk menavigasi skrin aplikasi, memerhati keadaan mesin, mengakui penggera dan berinteraksi dengan fungsi kawalan yang dikonfigurasikan. Faktor bentuk padat terminal juga menjadikannya sesuai untuk kabinet kawalan dan stesen operator sisi mesin di mana ruang panel adalah terhad.

Oleh kerana pemilihan HMI sangat bergantung pada seni bina PLC sedia ada dan perisian aplikasi, pembeli harus mengesahkan konfigurasi katalog, perisian tegar, keperluan komunikasi dan keserasian aplikasi yang tepat sebelum penggantian atau penyepaduan.

Apakah Spesifikasi Utama?

Memahami ciri teknikal HMI adalah penting sebelum memasukkannya ke dalam sistem automasi sedia ada. Jadual berikut meringkaskan spesifikasi yang biasa dirujuk untuk konfigurasi terminal 2711P-T6C20D.

Spesifikasi boleh berbeza-beza mengikut akhiran katalog, semakan perkakasan dan konfigurasi terminal. Untuk projek penggantian kejuruteraan, sentiasa bandingkan papan nama dan dokumentasi sistem sedia ada dan bukannya memilih penggantian semata-mata dengan nombor katalog asas.

Ciri-ciri Mana yang Penting dalam Aplikasi Perindustrian?

1. Visualisasi Warna Jelas

Paparan warna membolehkan maklumat mesin disusun ke dalam skrin grafik yang mengandungi penunjuk status, nilai proses, mesej penggera, butang dan arahan pengendalian. Ini boleh membantu pengendali memahami keadaan peralatan tanpa sentiasa merujuk kepada instrumen berasingan.

2. Interaksi Skrin Sentuh Terus

Skrin sentuh rintangan menyediakan interaksi langsung dengan skrin HMI yang dikonfigurasikan. Operator boleh memilih menu, memasukkan nilai, mengakui penggera dan mengakses fungsi mesin yang berbeza daripada antara muka yang sama. Reka bentuk ini amat praktikal untuk stesen kawalan sisi mesin di mana operasi mudah adalah penting.

3. Ketersambungan Komunikasi Industri

Keupayaan komunikasi adalah salah satu faktor terpenting apabila mengintegrasikan HMI ke dalam sistem automasi. Konfigurasi 2711P-T6C20D dikaitkan dengan komunikasi Ethernet dan RS-232, dengan antara muka USB juga tersedia untuk fungsi yang disokong. Antara muka ini boleh menyokong pertukaran data, pengurusan aplikasi dan sambungan dengan peralatan automasi yang serasi.

4. Pemasangan Panel Padat

Kabinet kawalan selalunya mempunyai ruang yang terhad. Terminal skrin sentuh padat boleh memberikan visualisasi pengendali tanpa memerlukan pembukaan kandang yang besar. Sebelum pemasangan, jurutera hendaklah mengesahkan dimensi potongan yang diperlukan, kelegaan pelekap, penghalaan kabel dan keadaan pengudaraan.

5. Pertimbangan Penyelenggaraan Praktikal

HMI perindustrian selalunya dijangka beroperasi secara berterusan dalam persekitaran pengeluaran. Aplikasi yang teratur dengan jelas, keadaan persekitaran yang sesuai, sandaran tetap, dan kualiti kuasa yang betul semuanya boleh menyumbang kepada operasi yang boleh dipercayai.

Di mana HMI Boleh Digunakan?

TheAllen Bradley 2711P-T6C20Dboleh dipertimbangkan untuk aplikasi perindustrian di mana pengendali memerlukan visualisasi setempat dan kawalan mesin. Senario aplikasi biasa termasuk:

• Jentera Pembuatan:Pantau keadaan operasi, parameter pengeluaran, penggera dan jujukan mesin.
• Peralatan Pembungkusan:Paparkan maklumat pengeluaran, tetapan pengendalian, mesej kerosakan dan status mesin.
• Sistem Pengendalian Bahan:Sediakan antara muka pengendali untuk penghantar, peralatan pemindahan dan proses pengendalian automatik.
• Peralatan Proses:Visualisasikan pembolehubah seperti suhu, tekanan, aliran dan status peralatan apabila disokong oleh seni bina kawalan.
• Pemasangan semula Mesin:Gantikan terminal operator yang sudah tua apabila dimensi fizikal, keperluan komunikasi, keserasian perisian dan kefungsian aplikasi telah disahkan.

Dalam setiap aplikasi, HMI harus dinilai sebagai satu komponen seni bina kawalan lengkap dan bukannya sebagai peranti terpencil. Keserasian PLC, perisian aplikasi, protokol komunikasi, keperluan kuasa, keadaan persekitaran dan aliran kerja pengendali semuanya harus dipertimbangkan bersama.

Bagaimana Anda Harus Menilai HMI Ini untuk Sistem Kawalan?

Memilih HMI perindustrian bukan sekadar masalah padanan saiz skrin. Proses pemilihan yang boleh dipercayai harus bermula dengan keperluan sebenar mesin dan sistem automasi sedia ada.

1. Semak nombor katalog sedia ada:Catatkan maklumat model dan siri lengkap daripada terminal yang dipasang.
2. Sahkan keperluan komunikasi:Kenal pasti sama ada aplikasi menggunakan Ethernet, komunikasi bersiri, fungsi USB atau antara muka lain.
3. Semak aplikasi HMI:Sahkan versi perisian, fail projek, keperluan masa jalan dan ketersediaan sandaran.
4. Ukur bukaan panel:Sahkan bahawa terminal gantian sepadan dengan susunan potongan dan pelekap sedia ada.
5. Sahkan keperluan kuasa:Periksa bekalan DC yang tersedia, julat voltan, susunan pembumian dan perlindungan.
6. Nilaikan keadaan operasi:Pertimbangkan suhu, kelembapan, getaran, habuk, prosedur pembersihan dan faktor persekitaran yang lain.

Pendekatan sistematik ini boleh mengurangkan risiko keserasian dan menjadikan projek penggantian HMI lebih mudah untuk diurus.

Apa yang Perlu Dipertimbangkan Semasa Pemasangan?

Pemasangan yang betul adalah penting untuk mencapai prestasi HMI yang stabil. Sebelum menghidupkan terminal, jurutera hendaklah mengesahkan bahawa potongan kabinet dan struktur pelekap memenuhi dimensi yang diperlukan. Paparan juga harus diletakkan supaya pengendali boleh melihat maklumat dengan selesa tanpa silau atau halangan yang berlebihan.

Pendawaian kuasa hendaklah diperiksa dengan teliti, terutamanya untuk kekutuban, paras voltan, pembumian dan perlindungan. Kabel komunikasi hendaklah disalurkan dengan cara yang meminimumkan gangguan yang tidak perlu daripada peralatan elektrik berkuasa tinggi.

Selepas pemasangan, pentauliahan harus diteruskan secara berperingkat:

• Sahkan bekalan kuasa sebelum menyambungkan terminal.
• Sahkan pendawaian komunikasi dan konfigurasi rangkaian.
• Muatkan atau pulihkan aplikasi HMI yang betul.
• Uji skrin operator dan fungsi navigasi.
• Sahkan penggera dan paparan status mesin.
• Uji komunikasi dengan PLC atau pengawal yang berkaitan.
• Rekod konfigurasi akhir untuk penyelenggaraan masa hadapan.

Untuk projek gantian, menyimpan sandaran lengkap aplikasi dan konfigurasi HMI sedia ada sebelum pengubahsuaian boleh memudahkan pemulihan dengan ketara jika masalah pentauliahan berlaku.

Bagaimanakah Pengendali Dapat Mengekalkan Kebolehpercayaan Jangka Panjang?

Penyelenggaraan pencegahan adalah bahagian penting dalam pengurusan automasi industri. Walaupun semasa HMI beroperasi seperti biasa, pemeriksaan rutin boleh membantu mengenal pasti masalah sebelum ia mengganggu pengeluaran.

• Pastikan skrin sentuh bersih dan bebas daripada habuk atau sisa industri yang berlebihan.
• Periksa sambungan kuasa dan komunikasi secara berkala.
• Mengekalkan sandaran semasa fail aplikasi dan data konfigurasi.
• Pantau tingkah laku komunikasi yang tidak normal dan penggera sistem berulang.
• Periksa suhu sekeliling dan keadaan persekitaran.
• Dokumentasikan perisian tegar, aplikasi dan semakan perkakasan selepas kerja perkhidmatan.
• Gunakan prosedur penggantian yang sesuai apabila HMI menunjukkan perkakasan atau masalah paparan yang berterusan.

Untuk pemasangan automasi yang lebih lama, perancangan penyelenggaraan menjadi sangat penting kerana ketersediaan penggantian, keserasian perisian dan keadaan perkakasan harus dinilai sebelum pemberhentian pengeluaran yang tidak dijangka berlaku.

Soalan Lazim

Apakah kegunaan Allen Bradley 2711P-T6C20D?

Allen Bradley 2711P-T6C20D ialah antara muka pengendali industri yang direka untuk visualisasi dan kawalan mesin. Ia boleh memaparkan maklumat proses, penggera, status mesin dan kawalan pengendalian yang dikonfigurasikan.

Apakah jenis paparan yang digunakan oleh 2711P-T6C20D?

Terminal ini dikaitkan dengan paparan TFT matriks aktif warna 5.7 inci dengan resolusi 320 × 240 piksel. Skrin sentuh menggunakan teknologi rintangan analog.

Adakah Allen Bradley 2711P-T6C20D menyokong Ethernet?

Konfigurasi komunikasi 20-siri direka bentuk dengan keupayaan Ethernet bersama-sama dengan antara muka RS-232 dan USB. Walau bagaimanapun, pembeli harus mengesahkan akhiran terminal dan konfigurasi perkakasan yang tepat sebelum membeli pengganti.

Apakah bekalan kuasa yang diperlukan oleh terminal?

Terminal direka bentuk di sekitar bekalan kuasa industri 24V DC nominal. Julat input sebenar yang dibenarkan dan keperluan sistem kuasa hendaklah disemak berdasarkan dokumentasi untuk konfigurasi perkakasan yang tepat.

Adakah 2711P-T6C20D sesuai untuk projek penggantian HMI?

Ia boleh dipertimbangkan untuk projek penggantian apabila aplikasi sedia ada, antara muka komunikasi, potongan panel, keperluan kuasa, persekitaran perisian dan semakan perkakasan adalah serasi. Nombor model dan pemeriksaan sistem yang lengkap hendaklah dilengkapkan sebelum penggantian.

Kesimpulan

TheAllen Bradley 2711P-T6C20Dmenyediakan penyelesaian HMI perindustrian praktikal untuk aplikasi yang memerlukan visualisasi skrin sentuh, interaksi pengendali dan komunikasi dengan peralatan automasi. Reka bentuk PanelView Plus 600 yang padat, paparan warna, skrin sentuh industri dan keupayaan komunikasi menjadikannya relevan dengan aplikasi kawalan mesin, pembungkusan, pembuatan dan pengubahsuaian. Jika anda menilai ketersediaan, keserasian, pilihan penggantian atau butiran teknikal untuk projek automasi anda,hubungi kamidi Feimu untuk membincangkan keperluan anda dan mengenal pasti penyelesaian automasi industri yang sesuai.
