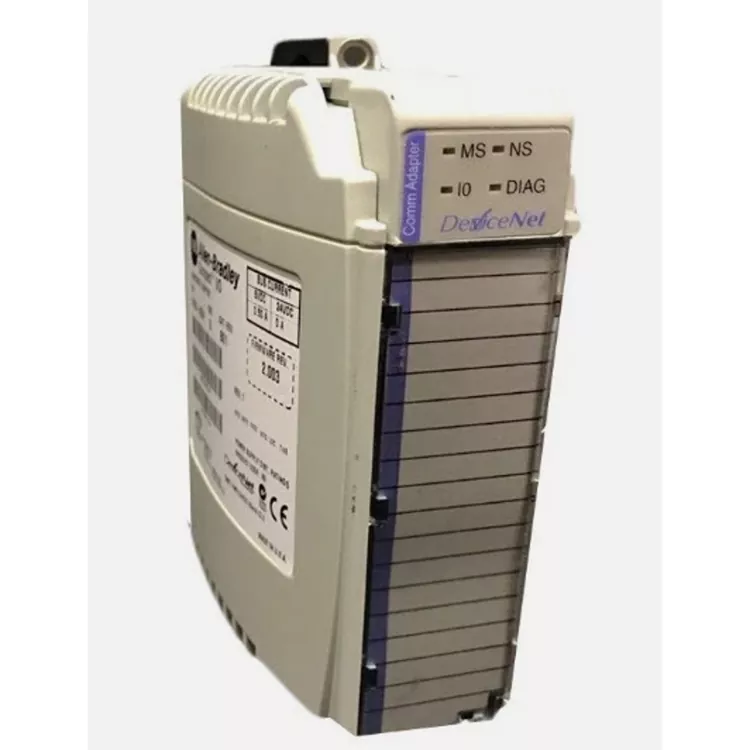

Allen Bradley 1769 ADN adalah penyesuai komunikasi teras sistem I/O Kompak AB, bertanggungjawab untuk menyambung secara stabil seluruh stesen I/O 1769 ke bas DeviceNet. Satu modul boleh menyokong sehingga 30 pengembangan modul I/O dan menyokong berbilang kadar baud komunikasi. Ia mempunyai keupayaan anti-gangguan yang kuat dan digunakan secara meluas dalam pembuatan automotif global, pembungkusan, logistik, industri ringan, dan barisan pengeluaran automasi lapuk yang sedia ada. Sebagai pembekal profesional yang berakar umbi dalam pasaran alat ganti kawalan industri luar negara, Feimu Technology telah menjalani ujian sambungan bas, ujian tekanan kestabilan komunikasi dan pengesanan penuaan pelabuhan untuk semua modul yang memasuki gudang. Ia menyaring dengan ketat masalah tersembunyi untuk pembaikan dan modul pemasangan yang diperbaharui untuk menghapuskan risiko biasa seperti kehilangan paket rangkaian dan pemutusan denyar komunikasi. Kualiti modul adalah tulen, prestasinya stabil, dan ia serasi sepenuhnya dengan konfigurasi sistem asal. Pelanggan luar negara boleh menggantikan dan memasangnya secara terus tanpa memerlukan pengaturcaraan semula dan penyahpepijatan.

Kelebihan teras

Antara muka rangkaian DeviceNet: Menyediakan keupayaan komunikasi DeviceNet untuk sistem I/O Kompak 1769.

Kapasiti I/O pengembangan: Boleh menyambungkan berbilang modul I/O siri 1769, sesuai untuk aplikasi I/O teragih.

Penyepaduan sistem yang mudah: Sesuai untuk digunakan dengan sistem kawalan CompactLogix sedia ada dan rangkaian DeviceNet.

Aplikasi bidang industri: Sesuai untuk pembuatan, pembungkusan, pengangkutan bahan dan senario automasi peralatan.

Nilai penyelenggaraan yang tinggi: Boleh digunakan sebagai alat ganti penyesuai komunikasi untuk sistem CompactLogix lapuk yang masih menggunakan seni bina DeviceNet.

Struktur dalaman

Sebagai penyesuai DeviceNet, Allen Bradley 1769 ADN terdiri terutamanya daripada antara muka komunikasi, litar kawalan pemprosesan, antara muka bas I/O, bekalan kuasa dan litar perlindungan. Semua bahagian berfungsi bersama untuk melengkapkan pertukaran data antara rangkaian DeviceNet dan sistem I/O Kompak 1769.

Proses kerja:

Rangkaian DeviceNet → Antara muka komunikasi → Protokol/litar kawalan → bas I/O 1769 → Modul I/O → Peralatan medan

Parameter penting

Soalan Lazim

S1. Bagaimana untuk menentukan sama ada ia berfungsi dengan betul?

Anda boleh memerhatikan lampu penunjuk status modul untuk menyemak status peranti, dan kemudian memeriksa komunikasi rangkaian DeviceNet, pertukaran data I/O dan maklumat diagnostik pada bahagian pengawal.

S2. Adakah ia tergolong dalam CPU CompactLogix?

Tidak. Allen Bradley 1769 ADN adalah penyesuai komunikasi dan tidak melaksanakan program utama PLC. Ia terutamanya menjalankan pertukaran data antara rangkaian DeviceNet dan sistem I/O 1769.

S3. Apakah rangkaian komunikasi yang disokong?

Terutamanya menyokong rangkaian DeviceNet dan boleh digunakan sebagai peranti penyesuai I/O dalam rangkaian DeviceNet.

S4. Bagaimana untuk berkomunikasi dengan modul I/O 1769?

A: Penyesuai menukar data dengan modul I/O yang dipasang dalam sistem melalui bas tempatan 1769 Compact I/O, dan kemudian berkomunikasi dengan sistem kawalan peringkat atas melalui rangkaian DeviceNet.

S5. Apakah item yang perlu diperiksa apabila terdapat kegagalan komunikasi?

Memfokuskan pada bekalan kuasa DeviceNet, kabel rangkaian, alamat nod, kadar baud, terminal rangkaian, penyambung dan keadaan pemasangan modul 1769 I/O.

Proses pemeriksaan

1. Semakan rupa → Periksa sama ada cangkerang, antara muka, skru dan label berada dalam keadaan baik.

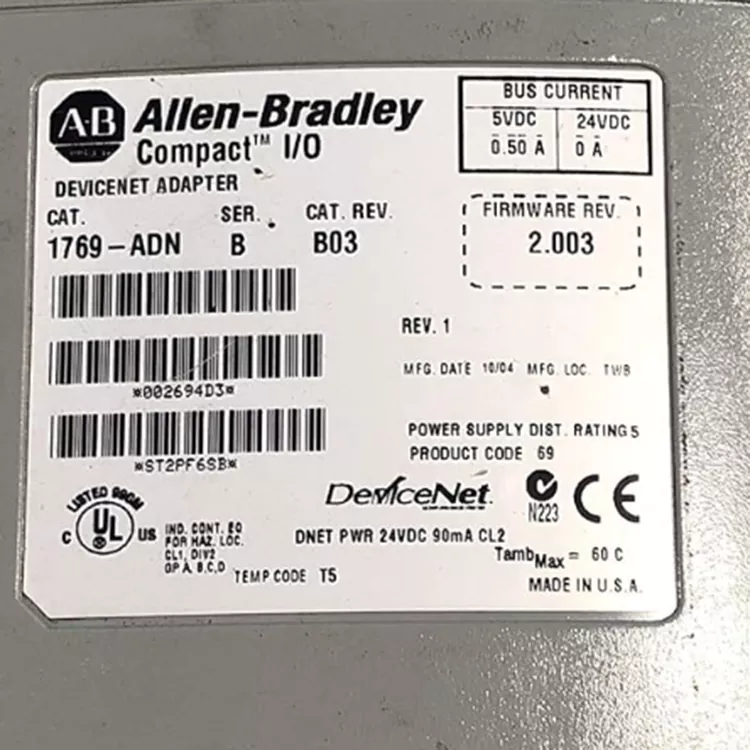

2. Semakan model → Sahkan bahawa model papan nama, Siri dan maklumat lain adalah konsisten dengan pesanan.

3. Ujian kuasa → Periksa lampu penunjuk dan status berjalan modul.

4. Ujian komunikasi → Akses rangkaian DeviceNet untuk mengesahkan bahawa komunikasi dan pertukaran data I/O adalah normal.

5. Pengesahan perisian → Gunakan perisian Rockwell untuk menyemak pengecaman dan keadaan kerosakan peralatan.

6. Rekod keputusan → Ambil gambar objek bahan, papan nama dan proses ujian, bentuk rekod pemeriksaan dan bungkus barang untuk penghantaran.

Kenapa pilih kami

Pemerolehan alat ganti automasi yang lapuk secara global, terbang untuk menghasilkan sumber utama modul komunikasi sains dan teknologi yang terhad, dengan tegas menamatkan replika dan barangan yang diperbaharui keluar. Setiap item boleh menyediakan rekod ujian pemeriksaan kualiti yang lengkap, menyokong pelbagai saluran logistik antarabangsa, dan boleh disertakan dengan set lengkap dokumen kastam perdagangan asing. Dengan pengalaman pembekalan projek di luar negara selama bertahun-tahun, ia sudah biasa dengan piawaian perolehan alat ganti kilang di luar negara dan proses semakan. Pada masa yang sama, ia menyediakan bantuan teknikal jauh, bertindak balas dengan cepat terhadap kegagalan kecemasan peralatan luar negara, dan meminimumkan masa henti dan kerugian pengeluaran ke tahap yang paling besar.

Proses Pemasangan

1. Pengesahan sistem → Sahkan bahawa modul Allen Bradley 1769 ADN, 1769 I/O dan konfigurasi rangkaian DeviceNet sepadan.

2. Matikan pemasangan → Matikan kuasa sistem dan pasang 1769 ADN dengan betul ke sistem 1769 I/O.

3. Sambungkan rangkaian → Sambungkan kabel komunikasi DeviceNet dan bekalan kuasa rangkaian seperti yang diperlukan.

4. Periksa sambungan untuk memastikan gesper kad modul, penyambung dan talian komunikasi adalah kukuh.

5. Semak kuasa hidup → Hidupkan kuasa, perhatikan sama ada penunjuk status adalah normal.

6. Konfigurasi nod DeviceNet Komunikasi -> parameter konfigurasi, dan semak pengawal dengan penyesuai.

7. Ujian fungsional untuk mengesahkan pertukaran data I/O adalah normal, mengesahkan bahawa sistem berjalan dengan stabil selepas digunakan.
