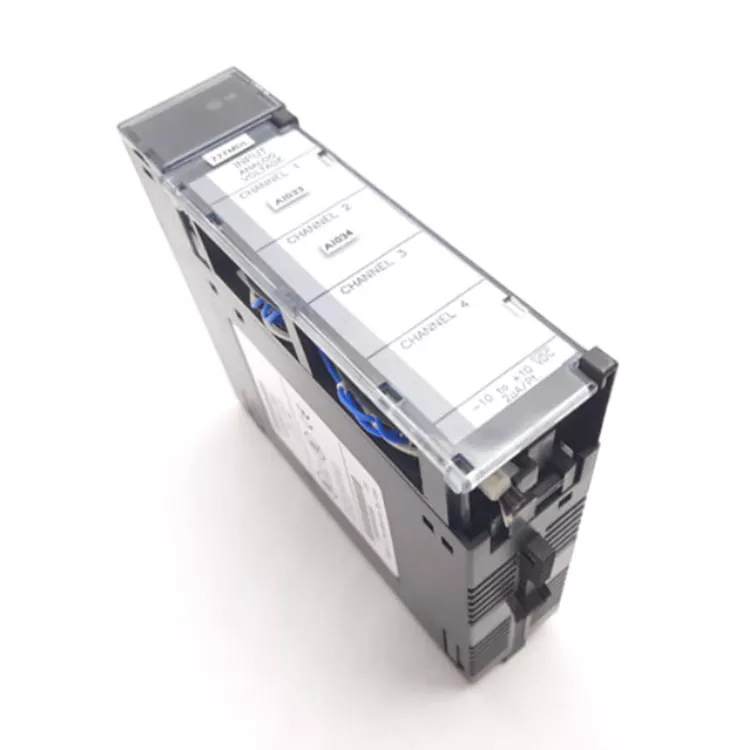

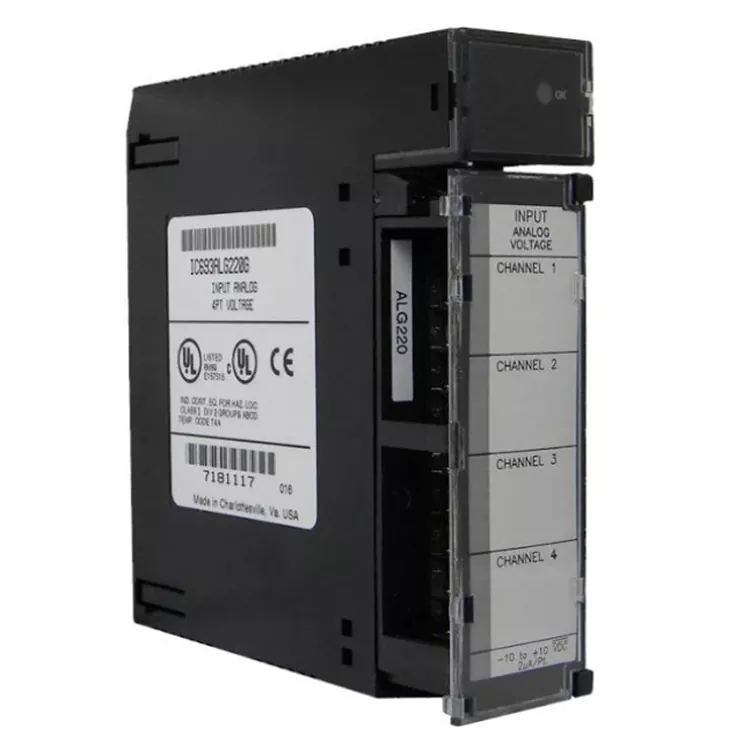

GE Fanuc IC693ALG220

GE Fanuc IC693ALG220 ialah modul input analog jenis voltan 4 saluran yang direka khusus untuk Siri 90-30 PLC. Ia dilengkapi dengan unit penukaran analog-ke-digital berketepatan tinggi 12-bit dan reka bentuk penapisan perkakasan 17Hz, membolehkan modul ini mengumpul voltan analog dan isyarat arus dengan tepat dari tapak perindustrian.

Modul ini mempunyai kelebihan seperti ketepatan tinggi, kestabilan tinggi, dan keupayaan anti-gangguan yang kuat. Ciri-ciri ini menjadikannya digunakan secara meluas dalam senario seperti kejuruteraan kimia, jentera, HVAC dan barisan pengeluaran automatik, yang mampu mengumpul dengan tepat pelbagai isyarat penderiaan analog industri seperti tekanan, paras cecair, suhu, anjakan dan maklum balas frekuensi, dan memenuhi keperluan pemantauan isyarat kebanyakan sistem automasi bersaiz kecil dan sederhana.

Jika anda memerlukan penyelesaian pemerolehan kuantiti analog industri berketumpatan tinggi yang matang dan boleh dipercayai, sila hubungi Feimu Technology. Kami mempunyai stok barangan dan boleh membekalkannya kepada anda.

Kelebihan produk

GE Fanuc IC693ALG220, sebagai modul input analog jenis voltan 4 saluran, mempunyai kelebihan berikut:

1. Kestabilan tinggi: Ia mempunyai pengasingan elektrik 1500VAC, dengan berkesan menahan gelung tanah dan gangguan lonjakan; ia mematuhi piawaian EMC dan seismik industri, menyokong operasi suhu yang luas, dan sesuai untuk persekitaran industri yang kompleks dan keras.

2. Keserasian luas: Ia dilengkapi dengan ADC 12-bit untuk penukaran analog-ke-digital berketepatan tinggi, mempunyai penapisan perkakasan terbina dalam, tahan terhadap gangguan frekuensi tinggi, dan mempunyai kelinearan yang sangat baik; ia menyokong isyarat voltan -10V hingga +10V, dan perintang luaran boleh serasi dengan pemancar universal 4-20mA, sesuai untuk kebanyakan senario pemerolehan kuantiti analog industri.

3. Jangan bimbang tentang penggantian: Ia mempunyai dokumentasi teknikal yang kaya dan kes aplikasi, sesuai untuk pembaikan peralatan lama, peningkatan sistem, dan senario penggantian alat ganti, dengan kepraktisan yang sangat kuat.

4. Keserasian tinggi: Ia serasi dengan PLC siri GE 90-30, dengan jejak kecil setiap slot, penentukuran kilang bebas daripada debugging, pengaturcaraan dan pendawaian adalah mudah, dan ia boleh digunakan dengan cepat.

Medan permohonan

Di tapak perindustrian, pelbagai pemerolehan isyarat analog sensor digunakan secara meluas dalam bidang seperti peralatan mekanikal, kejuruteraan kimia, rawatan air, HVAC, peralatan lama metalurgi dan barisan pengeluaran automatik.

Ia boleh mengumpul isyarat daripada tekanan, paras cecair, suhu, anjakan, kadar aliran, dsb. pemancar, dan juga boleh menerima isyarat voltan analog antara 10V hingga +10V daripada penukar frekuensi dan potensiometer. Ia digunakan secara meluas dalam pemantauan status peralatan, pengumpulan data proses, pemantauan parameter proses, dan projek pengubahsuaian sistem automasi lama untuk alat ganti GE Fanuc IC693ALG220.

Teknologi / Proses

GE Fanuc IC693ALG220 dihasilkan menggunakan teknologi kad papan gred industri. Ia menggunakan PCB berbilang lapisan yang boleh menahan suhu tinggi dan rendah, dengan pendawaian berasingan untuk litar analog dan digital serta salutan anti-karat tiga lapisan. Ia memilih komponen hanyut suhu rendah dan ketepatan tinggi, dilengkapi dengan litar penapisan perkakasan, dan telah menyelesaikan penentukuran titik sifar dan perolehan di kilang.

Ia dilengkapi dengan peranti pengasingan 1500VAC untuk mencapai pengasingan antara bahagian isyarat dan bahagian logik. Ia juga dipasangkan dengan pengapit bertetulang dan terminal penekan skru untuk rintangan hentakan dan anti longgar. Keseluruhan mesin telah menjalani pelbagai ujian kilang termasuk kitaran suhu tinggi dan rendah, rintangan tekanan, ketepatan dan EMC.

Produk ini adalah model yang dihentikan dan tidak mempunyai teknologi lekap permukaan berketumpatan tinggi moden. Pemerolehan isyarat semasa memerlukan perintang 250Ω luaran.

Parameter

Apa yang Feimu Lakukan

Feimu Technology tidak menghantar modul yang belum diuji. Setiap IC693ALG220 melalui proses pengesahan berikut sebelum meninggalkan gudang kami.

Pemeriksaan visual: Warna panel diperiksa. Label disahkan. Skru blok terminal diperiksa untuk operasi yang lancar.

Ujian kuasa hidup: Modul dipasang dalam casis ujian Siri 90-30. Modul yang diiktiraf oleh PLC.

Ujian saluran: Semua 4 saluran diuji dengan isyarat voltan±10V. Bacaan disahkan untuk ketepatan.

Ujian pengasingan: Pengasingan 1500VAC antara bahagian medan dan bahagian logik disahkan.

Ujian LED: LED status modul diperiksa untuk operasi yang betul.

Pembungkusan: Modul diletakkan dalam beg anti-statik. Dimeterai dalam kadbod bergaris buih. Dilabel dengan nombor modul dan tarikh ujian.

Soalan Lazim

S1: Apakah julat suhu kerja? Bolehkah ia digunakan dalam kabinet suhu tinggi?

Suhu operasi: 25 ℃ ~ + 70 ℃. Suhu dalaman kabinet tidak boleh melebihi 70 ℃. Suhu yang berlebihan akan menyebabkan penurunan ketepatan pensampelan.

S2: Adakah saluran diasingkan antara satu sama lain?

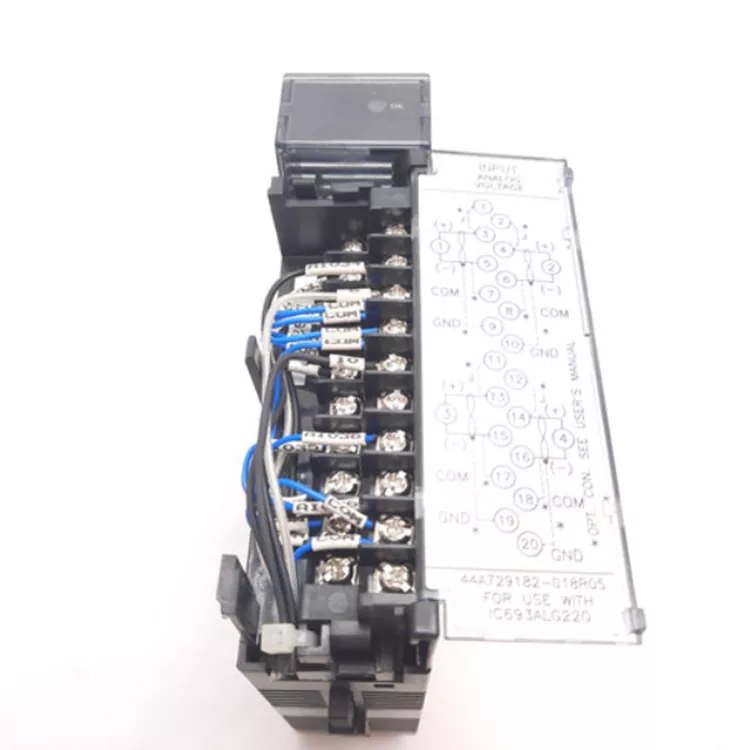

Tiada pengasingan antara saluran. Hanya bahagian isyarat medan dan bahagian logik papan PLC mempunyai pengasingan 1500VAC. Berbilang saluran berkongsi terminal COM biasa.

S3: Adakah modul memerlukan pelompat tetapan perkakasan?

IC693ALG220 tidak mempunyai pelompat perkakasan. Mod voltan dan arus dicapai sepenuhnya melalui pendawaian luaran dan perintang luaran. Badan modul tidak mempunyai suis celup.

S4: Bagaimanakah lapisan pelindung berbilang pemancar dikendalikan? Adakah mereka harus dibumikan pada kedua-dua hujung atau hanya pada satu hujung?

Untuk kabel terlindung isyarat analog, disyorkan untuk dibumikan pada satu hujung. Lapisan perisai hendaklah hanya dibumikan di bahagian pemancar, dan lapisan perisai di bahagian modul hendaklah dibiarkan terapung. Pembumian pada kedua-dua hujung dengan mudah membentuk gelung tanah, menyebabkan hanyut dan turun naik nilai.
