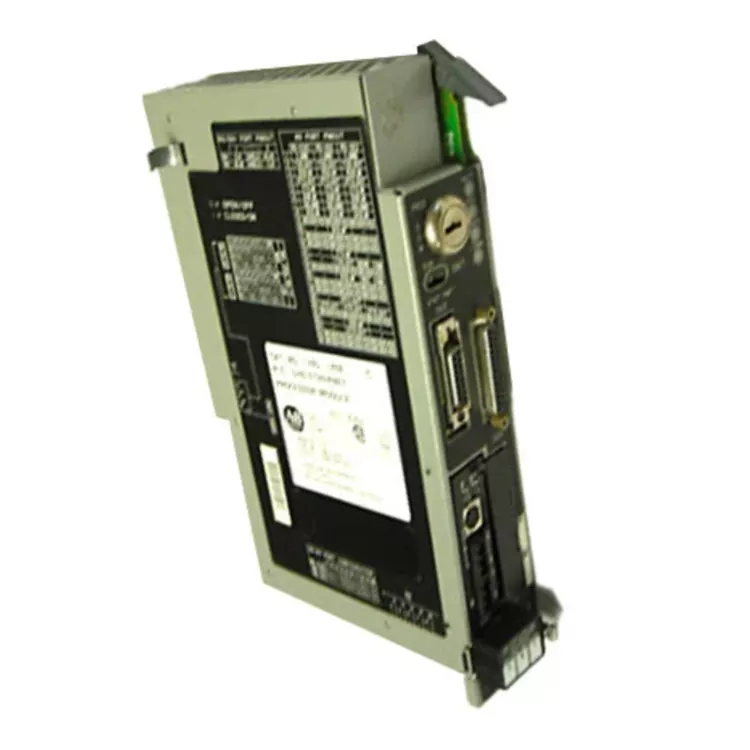

Allen Bradley 1785 L40E

Allen Bradley 1785 L40E dilengkapi dengan memori program 48K dan mempunyai antara muka komunikasi Ethernet bebas. Ia serasi dengan rangkaian DH+ dan IO jauh serta menyokong kawalan titik berkapasiti besar. Ia adalah salah satu daripada beberapa model mewah dengan port rangkaian dalam siri PLC 5. Ia digunakan secara meluas dalam sistem kawalan automatik lama berskala besar dalam industri seperti kejuruteraan kimia, loji kuasa, metalurgi dan kereta. Sebagai pembekal perindustrian rentas sempadan kanan, Feimu Technology memfokuskan pada modul pengeluaran cetakan keluar kelas, saringan, ujian dan membekalkan keserasian peralatan keselamatan, komunikasi yang stabil, penggunaan komputer.

Proses Pemasangan

Pemeriksaan kuasa:

Matikan bekalan kuasa sistem PLC dan sahkan bahawa rak dan talian komunikasi berada dalam keadaan selamat.

Pasang modul pemproses:

Masukkan Allen Bradley 1785 L40E PLC - 5 slot rak yang sepadan, modul tetap dan sambungkan kembali.

Talian komunikasi sambungan:

Berdasarkan permintaan sistem untuk menyambungkan Ethernet dan DH + atau antara muka komunikasi I/O Jauh.

Kuasa hidupkan Ujian:

Buka bekalan kuasa, periksa lampu penunjuk status CPU, pastikan modul but normal.

Konfigurasi aplikasi:

Gunakan RSLogix 5 untuk menyambungkan pemproses, muat turun program dan semak parameter I/O dan komunikasi.

Jalankan ujian:

Pengesahan komunikasi PLC dan fungsi kawalan untuk pelaksanaan program dan tapak, mengesahkan operasi normal sistem.

Soalan Lazim

S1. Apakah data yang perlu disandarkan sebelum penggantian?

program pengguna PLC;

Fail jadual data;

Parameter konfigurasi I/O;

Tetapan rangkaian komunikasi;

Fail konfigurasi pemproses.

S2. Kaedah komunikasi manakah yang disokong?

Menyokong komunikasi bersiri Ethernet, DH+ (Data Highway Plus), I/O Jauh dan RS-232/422/423. Ia boleh menyambung ke komputer atas, I/O jauh dan peranti automasi lain.

S3. Apakah perisian pengaturcaraan yang digunakan?

Gunakan RSLogix 5 untuk mencipta, memuat naik, memuat turun dan memantau program, dan menggunakan RSLinx untuk konfigurasi komunikasi.

S4. Bagaimana untuk menyelesaikan masalah apabila komunikasi dengan PLC gagal?

Periksa sambungan kabel komunikasi Ethernet/DH+;

Sahkan tetapan alamat nod rangkaian;

Semak konfigurasi pemacu RSLinx;

Sahkan jika lampu penunjuk status CPU adalah normal;

Semak modul komunikasi dan konfigurasi parameter rangkaian.

S5. Bagaimana untuk mengendalikan apabila lampu kerosakan CPU menyala?

Semak kod kerosakan pemproses;

Sahkan jika terdapat sebarang ralat dalam program;

Semak status bateri;

Cuba muatkan semula program yang sah;

Jika perlu, jalankan ujian diagnostik CPU.

Spesifikasi Teknikal

Kelebihan teras

1. Komunikasi Ethernet bersepadu

Menyokong sambungan Ethernet industri, memudahkan pertukaran data dengan komputer atas, sistem pemantauan dan peralatan automasi lain.

2. Serasi dengan seni bina kawalan PLC-5

Boleh digunakan terus untuk penyelenggaraan sistem PLC-5 sedia ada, mengurangkan kos naik taraf peralatan.

3. Keupayaan pengurusan I/O yang berkuasa

Menyokong pengembangan I/O digital dan analog berskala besar, sesuai untuk aplikasi kawalan yang kompleks.

4. Sokongan berbilang rangkaian

Serasi dengan kaedah komunikasi Ethernet, DH+ dan I/O Jauh, meningkatkan fleksibiliti penyepaduan sistem.

5. Memanjangkan kitaran hayat peralatan

Sesuai sebagai alat ganti untuk sistem PLC-5 lama, membantu mengekalkan operasi berterusan peralatan pengeluaran.

Medan permohonan

Allen Bradley 1785 L40E terutama digunakan dalam:

Kawalan barisan pengeluaran automasi

Peralatan pembuatan kereta

Sistem jentera pembungkusan

Sistem pemerolehan data kilang

Peralatan kawalan proses

Projek penyelenggaraan sistem lama PLC-5

Aplikasi biasa:

Menghubungkan sistem kawalan PLC dan peralatan pemantauan atas melalui rangkaian Ethernet untuk mencapai penghantaran data pengeluaran dan pemantauan status peralatan.

Kenapa pilih kami?

Selepas jualan dan perkhidmatan

Menyediakan:

Pengesahan keserasian produk

Panduan pemasangan sistem PLC-5

Sokongan konfigurasi komunikasi Ethernet

Panduan penyahpepijatan RSLogix 5

Sokongan analisis kesalahan

Pensijilan dan jaminan kualiti

Proses ujian produk: Pemeriksaan visual

Pengesahan versi model dan perkakasan

Ujian permulaan kuasa

Ujian status operasi CPU

Ujian komunikasi Ethernet/DH+

Ujian membaca dan menulis program RSLogix 5

Ujian kestabilan operasi jangka panjang

Peruntukan penghantaran: Rekod pemeriksaan produk; Gambar fizikal; Rekod pemeriksaan pembungkusan

Kes sebenar dan penilaian pelanggan

Sistem kawalan tambahan loji kuasa haba menggunakan seni bina Ethernet PLC-5. Unit kawalan utama Allen Bradley 1785 L40E berusia dan tidak berfungsi, dan sukar untuk mencari pembekal yang boleh dipercayai di seluruh rangkaian. Feimud Technology menyediakan pemeriksaan penuh produk asli yang baik, yang sangat serasi dengan program asal dan konfigurasi rangkaian, dan menyelesaikan kegagalan peralatan pada satu masa, memastikan pengeluaran loji janakuasa yang selamat secara berterusan.

Jurutera automasi loji kuasa: CPU lama dengan port rangkaian L40E sangat terhad. Berbanding dengan yang lain, hanya bekalan Feimud yang boleh dipercayai. Komunikasi pada mesin adalah stabil, dan laporan pemeriksaan lengkap.
