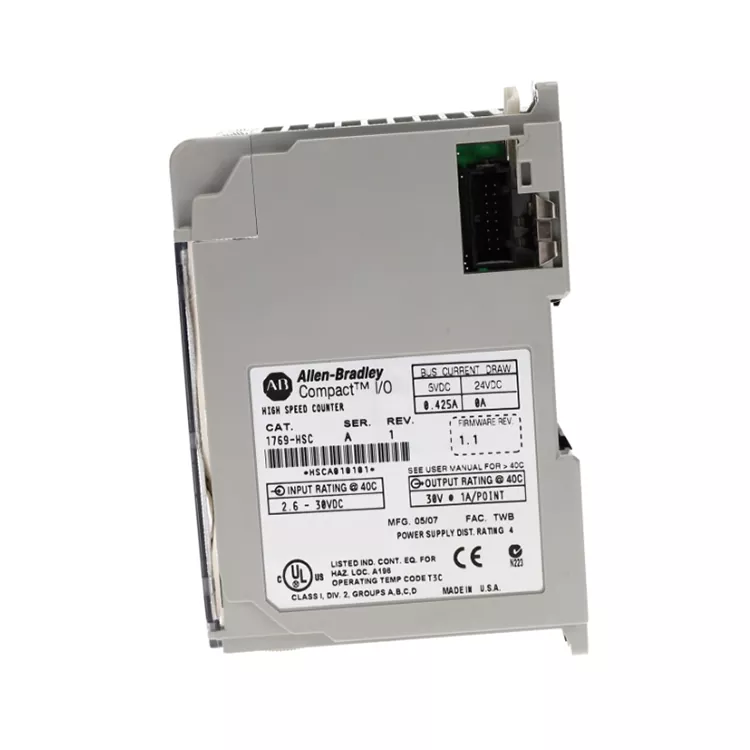

Allen Bradley 1769 HSC

Pengekod antara muka Allen Bradley 1769 HSC dan penderia nadi digunakan untuk mencapai pengukuran kelajuan, ukuran panjang dan kawalan kedudukan. Ia digunakan secara meluas dalam pembungkusan luar negara, pemprosesan bahan, dan peralatan automatik jenis penghantaran untuk pengurusan inventori. Feimu Technology, sebagai pembekal profesional yang menyasarkan pasaran luar negara, telah menyelesaikan semua pemerolehan nadi dan ujian penuh bas pesawat belakang untuk modul pergudangan. Ia menghapuskan saluran input yang menua dan diperbaharui, dan barangan yang masuk boleh terus dipasang dan diganti untuk memenuhi keperluan pembaikan pesat kilang di luar negara.

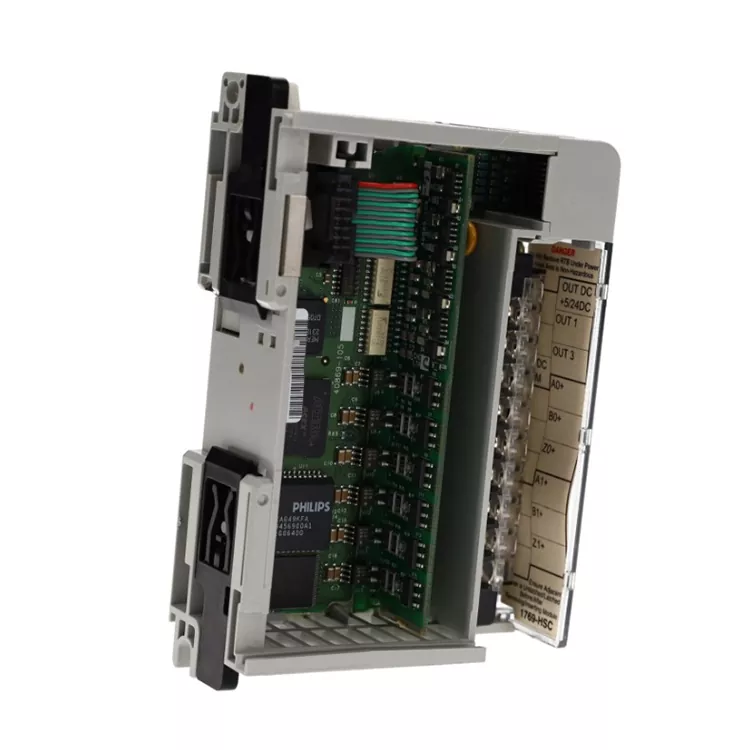

Struktur dalaman

Allen Bradley 1769 HSC ialah modul kaunter berkelajuan tinggi siri CompactLogix 1769. Ia menggunakan reka bentuk struktur pemerolehan isyarat berkelajuan tinggi + pemprosesan data + komunikasi bas 1769 secara dalaman, dan digunakan untuk melengkapkan pemerolehan isyarat nadi, pemprosesan mengira dan pertukaran data pengawal.

1. Litar antara muka input berkelajuan tinggi

2. Unit pemprosesan mengira kelajuan tinggi

3. Mikropemproses / unit logik kawalan

4. Penyimpanan data dan unit cache

5. antara muka bas 1769

6. Litar pengurusan dan perlindungan kuasa

Aliran pemprosesan data

Peralatan pengekod / nadi → Antara muka input berkelajuan tinggi → Unit pemprosesan mengira → Cache dan diagnosis data → Antara muka bas 1769 → Pengawal CompactLogix

Kelebihan teras

Keupayaan mengira kelajuan tinggi: Mampu memproses isyarat nadi berkelajuan tinggi, sesuai untuk peralatan pengeluaran berkelajuan tinggi.

Pemerolehan data masa nyata: Mengurangkan kelewatan pengimbasan PLC, meningkatkan pengiraan dan ketepatan pengesanan kedudukan.

Sokongan untuk aplikasi pengekod: Boleh disambungkan kepada pengekod tambahan untuk mencapai maklum balas kelajuan dan kedudukan.

Mengurangkan beban CPU: Modul secara bebas menyelesaikan tugas mengira kelajuan tinggi, meningkatkan kelajuan tindak balas sistem.

Kemudahan penyepaduan CompactLogix: Boleh dipasang terus dalam sistem I/O 1769, memudahkan reka bentuk sistem.

Parameter penting

Prosedur Pemasangan

1.Pengesahan Sistem → Sahkan bahawa Allen Bradley 1769 HSC serasi dengan sistem kawalan CompactLogix 1769 dan pengawal menyokong modul ini.

2.Putuskan sambungan kuasa → Matikan PLC, modul kuasa dan sistem I/O untuk mengelakkan kerosakan yang disebabkan oleh pemasangan langsung.

3. Tentukan kedudukan pemasangan, berdasarkan pelan I/O sistem, pasang 1769 HSC dalam modul I/O 1769 di lokasi yang ditentukan.

4. Pemasangan modul dan penjajaran penyambung bas 1769, modul ke dalam modul bersebelahan, mengunci kad modul kad, memastikan sambungan mekanikal kukuh.

5. Pendawaian medan → Sambungkan isyarat input seperti pengekod dan penderia nadi mengikut jenis peralatan, dan pastikan bekalan kuasa, talian isyarat dan talian perisai disambungkan dengan betul.

6. Konfigurasi perisian - > dalam RSLogix menambah modul 1769-5000 / Studio 5000 HSC, tetapkan mod input dan mengira parameter dan konfigurasi komunikasi.

7.Ujian untuk memulihkan bekalan kuasa, sistem dikuasakan pada penunjuk keadaan modul semakan maklumat diagnostik dan pengawal.

8. Pengesahan Fungsi → Masukkan isyarat nadi dan sahkan sama ada nilai kiraan, maklum balas kedudukan dan komunikasi data adalah normal.

Kenapa pilih kami

Teknologi Feimu membekalkan alat ganti kawalan industri Rockwell yang terhenti dan terhad di seluruh dunia. Untuk modul pengiraan berkelajuan tinggi seperti 1769 HSC, ia mengawal bekalan dengan tegas dan dengan tegas mengecualikan modul rosak yang telah diperbaharui atau dibaiki.

Setiap bahagian keluar diselesaikan sebelum modul pemerolehan isyarat nadi, pengukuran dalam talian bas pesawat belakang, mengelakkan penuaan saluran, mengira nadi dan kesalahan resesif lain, bersama-sama dengan rekod ujian yang sepadan.

Kami menyokong pelbagai penyelesaian logistik antarabangsa dan boleh menyediakan satu set lengkap dokumen pengisytiharan kastam untuk perdagangan asing.

Kami biasa dengan titik kesakitan penyelenggaraan peralatan I/O Kompak lama di luar negara dan boleh memberikan bantuan teknikal asas untuk membantu pelanggan menangani kerosakan di tapak dengan cepat yang berkaitan dengan pengukuran dan pengiraan kelajuan, meminimumkan masa henti peralatan dan mengurangkan kerugian pengeluaran sebanyak mungkin.

Soalan Lazim

S1. Ia digunakan terutamanya untuk jenis pengesanan isyarat yang manakah?

Ia digunakan terutamanya untuk denyutan pengekod, denyutan suis kedekatan, isyarat pengukuran kelajuan, dan pemerolehan isyarat nadi digital berkelajuan tinggi yang lain.

S2. Apakah perbezaan antara modul input kuantiti digital biasa?

Modul input digital biasa bergantung pada isyarat pemprosesan kitaran pengimbasan PLC, dan 1769-HSC mempunyai keupayaan pemprosesan pengiraan berkelajuan tinggi yang bebas, boleh bertindak balas dengan cepat kepada perubahan nadi berkelajuan tinggi, meningkatkan ketepatan mengira.

S3. Sokong aplikasi pengekod?

Sokongan. Modul ini boleh digunakan dalam pemerolehan isyarat pengekod tambahan, merealisasikan pengesanan kedudukan, pengukuran kelajuan dan kawalan gerakan fungsi tambahan.

S4. Apakah kemungkinan penyebab kiraan tidak normal?

Kekerapan isyarat input melebihi julat keupayaan modul;

Ralat sambungan pengekod;

Ralat konfigurasi corak input;

Melindungi pembumian membawa kepada gangguan isyarat;

Parameter konfigurasi I/O tidak sepadan.

S5. Bagaimana jika PLC tidak dapat dikenali selepas pemasangan?

Modul dipasang dengan betul pada bas 1769 I/O;

Sama ada model modul ditambahkan pada konfigurasi I/O pengawal;

Sama ada sambungan bas kuat;

Sama ada versi pengawal dan keserasian modul memenuhi keperluan.

Kes dan penilaian pelanggan

Kilang peralatan pemprosesan Allen Bradley di luar negara mengalami kegagalan modul Allen Bradley 1769 HSC dan pengiraan peralatan selalunya tidak betul, menyebabkan penggera yang kerap berlaku pada barisan pengeluaran. Modul asal yang layak oleh Feimu Technology telah dibeli, dan selepas penggantian barangan rentas sempadan, pemerolehan nadi kembali normal, dan peralatan tidak mempunyai sebarang gangguan pengiraan.

Penilaian pelanggan: sukar untuk mencari begitu pada modul pengiraan kelajuan tinggi, ketibaan barangan secara langsung, boleh membantu kami untuk menyelesaikan peralatan mengira tidak dibenarkan menjadi masalah besar.
