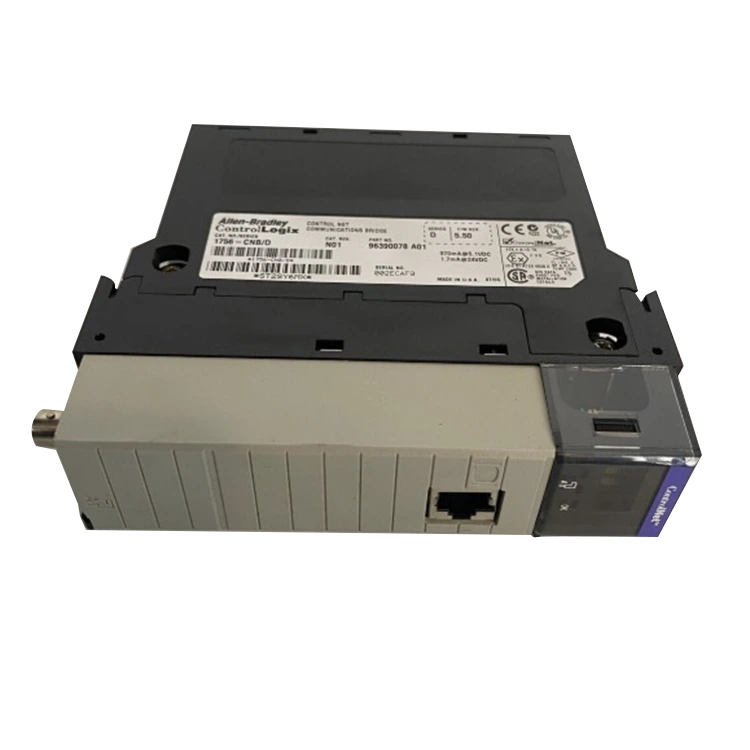

Allen Bradley 1756-CNB

Sebagai pembekal profesional, kami menawarkan kepada anda Allen Bradley 1756-CNB ini. Ini ialah modul antara muka komunikasi ControlNet yang direka khusus untuk ControlLogix 5550/5560/5570 dan pengawal siri lain. Di Feimu Technology, kami memahami bahawa aspek rangkaian perindustrian yang paling membimbangkan ialah ketidakpastian. Walaupun kelewatan satu saat boleh menyebabkan keseluruhan barisan pengeluaran terhenti.

Hantar Pertanyaan

Penerangan Produk

Syarikat Teknologi Feimu baru-baru ini telah memperkenalkan modul penting kepada rakan kongsi automasi industri luar negaranya. Seperti yang semua orang yang menggunakan PLC Rockwell tahu, jika terdapat keperluan untuk mewujudkan sambungan yang pantas dan sangat boleh dipercayai antara rak yang berbeza atau antara pengawal dan IO jauh, bas ControlNet ialah pilihan yang baik. Dan modul ini adalah teras untuk mencapai ini. Sebagai pembekal alat ganti profesional, kami mengesyorkan jambatan yang tahan lama dan sangat stabil ini kepada anda, untuk memastikan semua peranti anda berfungsi dengan patuh dalam satu bas dan penghantaran data adalah lancar dan boleh dipercayai.

Bagaimana prestasinya?

Prestasi Allen Bradley 1756-CNB ini agak mantap. Ia mempunyai daya pemprosesan data yang tinggi dan boleh menghantar kedua-dua isyarat kawalan dan data dengan keperluan masa yang sangat tinggi pada bas yang sama. Kelajuan komunikasinya boleh laras dan boleh menyesuaikan diri dengan 5M, iaitu transmisi berkelajuan ultra tinggi, atau kelajuan yang lebih perlahan, dengan fleksibiliti yang tinggi. Apa yang paling meyakinkan ialah kepastiannya. Dalam rangkaian ControlNet, ia menjamin bahawa data pasti akan dihantar dalam masa yang ditetapkan dan tidak akan pernah lewat seperti Ethernet biasa akibat kesesakan, yang sangat penting untuk kawalan keselamatan.

Parameter

Siri Produk	Allen-Bradley 1756-CNB
Jenis Komunikasi	Modul Komunikasi ControlNet
Bilangan Pelabuhan	2 x BNC Ports (Menyokong Lebihan)
Kadar Komunikasi	5 Mbps
Nod Bersambung	Sehingga 99 Nod
Arus Pesawat Belakang	1.2 A @ 5V DC
Suhu Operasi	0°C hingga 60°C (32°F hingga 140°F)

Dalam aspek apakah kelebihan produk terletak?

Kebanyakan bahagian pembongkaran yang dijual mempunyai suis alamat merah sama ada longgar, tersangkut atau tidak mempunyai penutup habuk. Di sini, sebelum penghantaran, kami akan menggunakan ejen pembersih profesional untuk mengelap kulit luar hingga bersih, memastikan label kelihatan jelas. Selain itu, kami akan memeriksa suis putar dengan teliti untuk memastikan setiap kedudukan boleh dikendalikan dengan tepat, menjadikannya amat mudah untuk anda menetapkan alamat nod di tapak.

Asas ControlNet – Mengapa Ia Masih Penting

ControlNet ialah protokol rangkaian yang menentukan. Tidak seperti Ethernet standard, ControlNet menjamin penghantaran data dalam masa yang ditetapkan. Ini penting untuk aplikasi kawalan pergerakan dan kritikal keselamatan.

Ciri utama ControlNet:

Komunikasi deterministik:Data dihantar dalam masa yang dijamin. Tiada perlanggaran. Tiada kelewatan.
Sokongan media yang berlebihan:1756-CNB mempunyai dua port BNC. Gunakan kedua-duanya untuk kabel berlebihan. Jika satu kabel gagal, komunikasi diteruskan pada kabel kedua.
Jarak jauh:Sehingga 1000 meter setiap segmen. Sehingga 5000 meter dengan pengulang.
Data berjadual dan tidak berjadual:Data kawalan kritikal menggunakan komunikasi berjadual. Data tidak kritikal (seperti mesej HMI) menggunakan komunikasi tidak berjadual.

Mengapa ControlNet masih digunakan:

Banyak kilang besar memasang ControlNet pada tahun 2000-an. Menggantikan keseluruhan rangkaian adalah mahal.
Kawalan proses dan kawalan gerakan selalunya memerlukan komunikasi deterministik.
ControlNet menyediakan imuniti hingar yang lebih baik daripada Ethernet dalam persekitaran EMI tinggi.
1756-CNB digunakan dalam sistem sedia ada. Sistem baharu biasanya menggunakan Ethernet/IP, tetapi sistem lama memerlukan alat ganti.

Perancangan Rangkaian – Nod, Panjang Kabel dan Pengulang

Perancangan rangkaian yang betul adalah penting untuk pengendalian ControlNet yang boleh dipercayai. Gunakan garis panduan ini untuk merancang rangkaian anda.

Parameter	had	Akibat Melebihi
Nod setiap rangkaian	99 maksimum	Masa kemas kini rangkaian meningkat. Nod mungkin tamat masa.
Panjang kabel setiap segmen	1000 meter (RG-6)	Pengecilan isyarat. Kesilapan komunikasi.
Pengulang setiap rangkaian	5 maksimum	Kelewatan isyarat. Ketidakstabilan rangkaian.
Masa Kemas Kini Rangkaian (NUT)	2ms hingga 100ms	NUT pendek mengurangkan lebar jalur data yang tersedia. NUT panjang memperlahankan tindak balas kawalan.
Terminator	2 diperlukan (kedua-dua hujung)	Pantulan isyarat. Kegagalan komunikasi.

Jenis kabel yang disyorkan:

Gunakan kabel sepaksi RG-6 (75Ω) untuk ControlNet.
Belden 88760 atau setara adalah disyorkan.
Jangan gunakan kabel RG-58 (50Ω). Ia menyebabkan pantulan isyarat.
Tamatkan kedua-dua hujung dengan penamat 75Ω. Gunakan Allen Bradley 1786-TCT atau setara.

Contoh isu medan:Seorang pelanggan menggunakan kabel RG-58 pada rangkaian ControlNet. Sistem mempunyai ralat komunikasi yang terputus-putus. Modul akan melepaskan rangkaian secara rawak. Punca: Ketakpadanan impedans kabel. Betulkan: Menggantikan semua kabel dengan RG-6. Ditamatkan kedua-dua hujungnya. Komunikasi menjadi stabil serta-merta.

Keserasian Versi Perisian Tegar

Allen Bradley 1756-CNB mempunyai versi perisian tegar yang berbeza. Versi lama mungkin tidak berfungsi dengan perisian RSLogix 5000 yang lebih baharu. Semak keserasian perisian tegar sebelum pemasangan.

Versi Perisian Tegar	Versi RSLogix 5000 yang Serasi	Nota
Versi 1.x	RSLogix 5000 v10 atau lebih awal	sangat tua. Mungkin tidak berfungsi dengan versi yang lebih baharu.
Versi 2.x	RSLogix 5000 v11 hingga v15	Keserasian terhad.
Versi 3.x	RSLogix 5000 v16 hingga v19	Digunakan secara meluas. Keserasian yang baik.
Versi 4.x	RSLogix 5000 v20 dan ke atas	Disyorkan. Keserasian terbaik dengan perisian baharu.

Perkara yang Feimu lakukan sebelum penghantaran:

Setiap 1756-CNB diuji pada rangkaian ujian ControlNet.
Versi perisian tegar disahkan dan direkodkan.
Jika pelanggan menyatakan versi perisian tegar yang diperlukan, kami menyemak sebelum penghantaran.
Jika perisian tegar terlalu lama untuk sistem pelanggan, kami mengesyorkan modul alternatif (1756-CNBR atau 1756-ENBT).

Nota peningkatan perisian tegar:Perisian tegar 1756-CNB tidak boleh dinaik taraf di lapangan. Ia dibakar ke dalam modul di kilang. Satu-satunya cara untuk mendapatkan versi yang lebih baharu ialah dengan membeli modul dengan perisian tegar yang lebih baharu. Feimu boleh membantu mengenal pasti versi yang betul untuk sistem anda.

Tetapan Alamat Nod dan Kesilapan Biasa

1756-CNB mempunyai dua suis berputar pada panel hadapan. Ini menetapkan alamat nod. Tetapan alamat nod yang betul adalah penting untuk operasi rangkaian.

Tetapan alamat nod:

Kedua-dua suis berputar dilabelkan "TENS" dan "UNITS".
Suis TENS menetapkan digit puluhan (0-9).
Suis UNITS menetapkan digit unit (0-9).
Alamat nod yang sah: 1 hingga 99.
Nod 0 dikhaskan untuk induk rangkaian (penjadual).

Kesilapan biasa:

Menetapkan kedua-dua suis kepada 0:Ini tidak sah. Nod 0 tidak dibenarkan untuk modul I/O.
Alamat pendua:Dua modul dengan alamat nod yang sama pada rangkaian yang sama menyebabkan ralat komunikasi.
Terlupa untuk menetapkan suis:Modul menggunakan alamat lalai jika suis tidak ditetapkan. Lalai ialah 0. Ini tidak sah.
Menukar alamat semasa dikuasakan:Suis putar dibaca semasa dihidupkan. Menukarnya semasa modul dikuasakan tidak mengubah alamat. Matikan dan hidupkan semula selepas menukar.

Amalan yang disyorkan:

Rancang semua alamat nod sebelum pemasangan.
Tulis alamat nod pada modul dengan penanda kekal. Ini membantu penyelenggaraan masa hadapan.
Matikan casis sebelum menukar alamat nod.
Sentiasa tinggalkan nod 0 untuk penjadual rangkaian.

LED Status Modul dan Diagnostik

1756-CNB mempunyai beberapa LED pada panel hadapan. Ini memberikan maklumat status segera tanpa terminal pengaturcaraan.

LED	Status	Maknanya	Tindakan
PWR	hijau	Modul dikuasakan dan beroperasi secara normal.	Tiada tindakan diperlukan.
PWR	Mati	Tiada kuasa untuk modul.	Periksa kuasa casis. Semak bahawa modul dimasukkan.
OK	hijau	Modul berjalan. Tiada kesalahan.	Tiada tindakan diperlukan.
OK	merah	Kesalahan modul. Kegagalan perkakasan atau ralat konfigurasi.	Masukkan semula modul. Jika merah kekal, gantikan modul.
OK	Berkelip	Modul berada dalam mod konfigurasi.	Muat turun konfigurasi daripada RSLogix 5000.
CH A	hijau	Saluran A aktif. Komunikasi rangkaian hadir.	Tiada tindakan diperlukan.
CH A	kuning	Amaran komunikasi Saluran A.	Periksa kabel. Periksa terminator. Semak bunyi bising.
CH A	merah	Kesalahan komunikasi Saluran A.	Periksa sambungan kabel. Semak penamatan. Gantikan kabel jika rosak.
CH B	Sama seperti CH A	Status saluran B.	Tindakan yang sama seperti CH A.

Pengesahan Ketulenan Produk

Modul Allen Bradley 1756-CNB biasanya dipalsukan. Gunakan semakan ini untuk mengesahkan kesahihan.

Warna panel hadapan:Modul tulen menggunakan warna kelabu kuning air yang selaras dengan keluarga ControlLogix. Tiruan selalunya mempunyai warna yang berbeza atau kemasan berkilat.
Kualiti label:Label tulen mempunyai cetakan kekal dengan nombor model 1756-CNB boleh dilihat dengan jelas. Label tiruan selalunya mempunyai teks kabur atau pengelupasan di tepi.
Kualiti suis putar:Suis putar tulen adalah kukuh dengan penahan positif. Tiruan selalunya mempunyai suis yang longgar atau melekit.
Kualiti port BNC:Port BNC tulen adalah bersalut emas dan kabel muat dengan selamat. Tiruan sering menggunakan penyambung berkualiti rendah yang longgar.
Berat modul:1756-CNB tulen mempunyai berat kira-kira 0.35 kg. Tiruan selalunya terasa lebih ringan.
Pelekat perisian tegar:Modul tulen mempunyai pelekat kecil yang menunjukkan versi perisian tegar. Pemalsuan selalunya kekurangan pelekat ini.

Jika modul menunjukkan LED OK merah selepas konfigurasi yang betul, syak pemalsuan. Hubungi Feimu Technology dengan foto untuk pengesahan.

Mengenai Teknologi Feimu

Teknologi Feimu beroperasi dari Bandar Jiangmen, Wilayah Guangdong, China. Syarikat itu diasaskan pada tahun 2005 dan telah membekalkan komponen automasi kepada pelanggan di lebih 30 negara.

Tahun beroperasi:20 tahun pada 2025.
Gudang:2000+ meter persegi. Suhu dikawal. Kelembapan dikekalkan di bawah 60%.
Inventori:5000+ SKU aktif. Termasuk modul ControlLogix, CompactLogix, SLC 500 dan POINT I/O.
Jenama yang dibawa:Allen Bradley, Siemens, GE, Schneider.
Pasaran eksport:Eropah, Amerika Utara, Amerika Selatan, Timur Tengah, Asia Tenggara. Lebih 30 negara.
Ujian untuk 1756-CNB:Setiap modul diperiksa secara visual. Suis berputar diperiksa untuk operasi lancar. Pelabuhan BNC diperiksa. Modul dihidupkan dalam casis ujian ControlLogix. LED OK disahkan. Komunikasi diuji dengan kabel ujian dan penganalisis rangkaian. Versi perisian tegar disahkan dan direkodkan. Ujian terbakar 24 jam.
Waranti:12 bulan dari tarikh penghantaran. Melindungi kecacatan pembuatan. Tidak meliputi kerosakan kabel, voltan lampau, kerosakan fizikal atau kerosakan air.

Maklumat hubungan:
E-mel: sales@feimutech.com
WhatsApp: +86 13358323579
laman web: www.feimuplc.com
Masa tindak balas: Dalam masa 24 jam. Soalan teknikal biasanya dijawab dalam masa 12 jam. Sertakan nombor siri modul dan versi perisian tegar semasa menghubungi.
